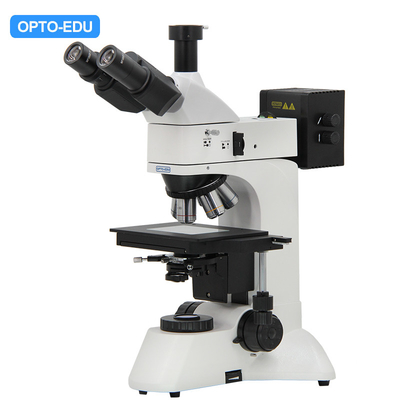

50X - 400X 무선 야금 광학 현미경 A13.0211
기술:
2009년 신제품!
A13.0211 직립 명암 필드 투과/반사 가벼운 야금 현미경은 일종의 다기능 산업 검사 현미경입니다.명시야 또는 암시야 대물렌즈, 광시야 접안렌즈 및 통합 편광 관찰 장치가 장착되어 있으며 Kohler 조명기는 투과 및 반사 조명 시스템에 사용되며 전체 필드가 명확하고 균일합니다.반도체 실리콘 웨이퍼, LCD 바닥판, 전기전도판, 고체 분말 및 반투명하거나 불투명한 모든 종류의 산업 샘플과 같은 검사에 적합합니다.생물학, 금속학, 광물학, 정밀 공학, 전자공학 등의 연구 작업에 이상적인 도구입니다.
--UIS 광학 시스템 및 모듈화 기능 설계
--긴 작동 거리 명시야 또는 암시야 계획 목표(커버 유리 없음), fild는 넓고 명확합니다.
--장력 조정 및 최대 정지, 초점의 최소 분할이 있는 동축 조대/미세 초점 시스템: 2um
--무대의 최대 움직임은 약 30mm입니다.
--통합 편광 관찰 장치, 편광판은 360도 회전 가능
--반사조명은 12V50W 할로겐램프로 램프박스 커버를 회전시킬 수 있어 램프설비를 대체할 수 있어 안전합니다.
-- 투과 조명은 12V30W 할로겐 램프이며 라디에이터 추가
--삼안 헤드는 100% 광속으로 접안렌즈와 현미경 사진을 관찰할 수 있으며 암시야 현미경 사진에 적합합니다.
삼안 머리
제거 조정하여 동공간 아이피스 튜브의 거리가
와 동일하다 동공간거리.두 개의 접안렌즈를 통해 관찰할 때,
왼쪽 또는 오른쪽 프레임 본체를 돌려 접안 튜브의 사출 동공 중심 거리를 변경합니다.
오배 노즈피스, 볼베어링 내부 위치결정
LWD Infinity 명시야 계획 객관적인 (커버 유리 없음)
작업 단계
겹켜 기계식 단계, 크기 210x140mm, 이동 범위 63x50mm
아베 콘덴서
NA=1.25, 랙 및 피니언 위/아래 조정 가능
A13.0211 직립형 금속 현미경, 투과 및 반사, BD, DIC, 편광 |
A13.0211 | -BD | -DIC | -BDDIC | 카타.아니. | |
머리 | 삼안경, 기울기 30°, 회전 360°, 동공간 53~75mm, 왼쪽 접안렌즈 튜브 디옵터 ±5° 조정 가능, 스위치 E100:P0/E0:P100 | ● | ● | ● | ● | |
접안 렌즈 | WF10x/22mm, | ●● | ●● | ●● | ●● | A51.0202-1022 |
분할 WF10x/22mm, 0.1mm/Div | ○ | ○ | ○ | ○ | A51.0205-G10B | |
노즈피스 | 5중 볼베어링 내부 위치결정 | ● | ● | ● | ● | |
LWD 인피니티 밝은 지역 계획 목표 (커버 유리 없음) |
PLL2.5x/0.07mm, WD13mm | ○ | A5M.0235-2.5 | |||
PLL5x/0.12mm, WD26.1mm | ● | A5M.0235-5 | ||||
PLL10x/0.25mm, WD20.2mm | ● | A5M.0235-10A | ||||
PLL20x/0.40mm, WD8.8mm | ○ | A5M.0235-20 | ||||
PLL40x/0.60mm, WD3.98mm, 스프링 | ● | ● | ● | A5M.0235-40 | ||
PLL50x/0.70mm, WD3.68mm, 스프링 | ○ | A5M.0235-50 | ||||
PLL60x/0.70mm, WD3.18mm, 스프링 | ● | A5M.0235-60A | ||||
PLL80x/0.80mm, WD1.25mm, 스프링 | ○ | A5M.0235-80 | ||||
PLL100x/0.85mm, WD0.4mm, 스프링 | ○ | A5M.0235-100 | ||||
LWD 인피니티 명/암 필드 계획 목표 (커버 유리 없음) |
BD PLL5x/0.12mm, WD9.7mm | ● | A5M.0237-5 | |||
BD PLL10x/0.25mm, WD9.3mm | ● | A5M.0237-10 | ||||
BD PLL20x/0.40mm, WD7.2mm | ● | A5M.0237-20 | ||||
BD PLL40x/0.60mm, WD3.0mm, 스프링 | ● | A5M.0237-40 | ||||
BD PLL50x/0.70mm, WD2.5mm, 스프링 | ○ | A5M.0237-50 | ||||
BD PLL60x/0.75mm, WD1.9mm, 스프링 | ○ | A5M.0237-60 | ||||
BD PLL80x/0.80mm, WD0.8mm, 스프링 | ○ | A5M.0237-80 | ||||
BD PLL100x/0.85mm, WD0.22mm, 스프링 | ○ | A5M.0237-100A | ||||
BD PLL100x/0.85mm, WD0.40mm, 스프링 | ○ | A5M.0237-100A | ||||
LWD 인피니티 DIC 계획 목표 (커버 유리 없음) |
LM플랜 5x/0.12mm, WD15.0mm | ● | A5M.0238-5D | |||
LMPlan 10x/0.3mm, WD10.5mm | ● | A5M.0238-10B | ||||
LM플랜 20x/0.40mm, WD4.5mm | ● | A5M.0238-20A | ||||
LWD 인피니티 DIC 명/암 필드 계획 객관적인 |
BD LM플랜 5x/0.12mm, WD7.9mm | ● | A5M.0239-5A | |||
BD LM플랜 10x/0.25mm, WD9.3mm | ● | A5M.0239-10A | ||||
BD LM플랜 20x/0.40mm, WD1.4mm | ● | A5M.0239-20A | ||||
DIC 관찰 | 5x/10x/20x DIC 푸시풀 그룹 슬라이드 | ● | ● | |||
작업 단계 | 겹켜 기계식 단계, 크기 210x140mm, 이동 범위 63x50mm | ● | ● | ● | ● | |
초점 맞추기 | 동축 조대 및 미세 초점 시스템, 장력 조정 및 상향 정지, 미세 초점 최소 분할 2um | ● | ● | ● | ● | |
부치다 조명 |
6V30W 할로겐 램프, 밝기 조절 가능 | ● | ||||
12V30W 할로겐 램프, 밝기 조절 가능 | ● | ● | ● | |||
Abbe 콘덴서 NA=1.25, 랙 및 피니언 위/아래 조정 가능 | ● | ● | ● | ● | ||
블루 필터 및 지상 유리 | ● | ● | ● | ● | ||
할로겐 램프가 있는 조명용 수집기(필드 다이어프램 포함) | ● | ● | ● | ● | ||
비추다 조명 |
6V30W 할로겐 램프, 밝기 조절 가능 | ● | ||||
12V50W 할로겐 램프, 밝기 조절 가능 | ● | ● | ● | |||
Epi Illumination Intergrate Field Diaphragm, Aperture Diaphragm, Yellow, Blue, Green Filter & Ground Glass용 필터 스위칭 장치 | ● | ● | ● | ● | ||
편광 | 푸시풀형 편광판 | ● | ● | ● | ● | |
내장 분석기 및 자유로운 전환 | ● | ● | ● | ● | ||
어댑터 | 0.4x C-마운트 | ○ | ○ | ○ | ○ | A55.0202-1 |
1.0x C-마운트 | ○ | ○ | ○ | ○ | A55.0202-2 | |
0.1mm/Div 분할로 0.5x C-마운트 | ○ | ○ | ○ | ○ | A55.0202-3 | |
0.5x C-마운트 | ○ | ○ | ○ | ○ | A55.0202-4 | |
Canon EF용 디지털 SLR 카메라 어댑터 | ○ | ○ | ○ | ○ | A55.0204-1 | |
비고: '●' 표준 복장을 의미합니다. '○'는 선택 사항을 의미합니다. |
