A63.7080, A63.7081 소프트웨어 주요 기능 | ||
고전압 통합 시운전 | 자동 필라멘트 켜기/끄기 | 잠재적 교대 규제 |
밝기 조정 | 중앙 조정 전기 | 자동 밝기 |
대비 조정 | 대물 렌즈 조정 | 자동 초점 |
배율 조정 | 객관적인 소자 | 자동 난시 제거 |
선택 영역 스캔 모드 | 전동 회전 조정 | 현미경 매개변수 관리 |
포인트 스캐닝 모드 | 전자빔 변위 조정 | 스캐닝 필드 크기의 실시간 표시 |
라인 스캐닝 모드 | 전자빔 기울기 조정 | 건 렌즈 조정 |
표면 스캐닝 | 스캔 속도 조정 | 다중 채널 입력 |
고전압 전력 모니터링 | 스윙 센터링 | 눈금자 측정 |
SEM | A63.7069 | A63.7080 | A63.7081 |
해결 | 3nm@30KV(SE) 6nm@30KV(BSE) |
1.5nm@30KV(SE) 3nm@30KV(BSE) |
1.0nm@30KV(SE) 3.0nm@1KV(SE) 2.5nm@30KV(BSE) |
확대 | 8x~300000x 음의 실제 배율 | 8x~800000x 음의 실제 배율 | 6x~1000000x 음의 실제 배율 |
전자총 | 사전 중심 텅스텐 필라멘트 카트리지 | 쇼트키 전계 방출 총 | 쇼트키 전계 방출 총 |
전압 | 가속 전압 0~30KV, 연속 조정 가능, 단계 100V@0-10Kv, 1KV@10-30KV 조정 | ||
퀵뷰 | One Key 빠른 이미지 보기 기능 | 해당 없음 | 해당 없음 |
렌즈 시스템 | 3단계 전자기 테이퍼 렌즈 | 다단계 전자기 테이퍼 렌즈 | |
구멍 | 3개의 몰리브덴 목표 조리개, 진공 시스템 외부 조정 가능, 조리개 변경을 위해 목표 분해 필요 없음 | ||
진공 시스템 | 1 터보 분자 펌프 1 기계식 펌프 샘플 룸 진공>2.6E-3Pa 전자총실 진공>2.6E-3Pa 완전 자동 진공 제어 진공 인터록 기능 옵션 모델: A63.7069-LV 1 터보 분자 펌프 2기계식 펌프 샘플 룸 진공>2.6E-3Pa 전자총실 진공>2.6E-3Pa 완전 자동 진공 제어 진공 인터록 기능 저진공범위 10~270Pa BSE(LV)의 경우 90초 이내 빠른 전환 |
1 이온 펌프 세트 1 터보 분자 펌프 1 기계식 펌프 샘플 룸 진공>6E-4Pa 전자총실 진공>2E-7 Pa 완전 자동 진공 제어 진공 인터록 기능 |
1 스퍼터 이온 펌프 1 게터 이온 화합물 펌프 1 터보 분자 펌프 1 기계식 펌프 샘플 룸 진공>6E-4Pa 전자총실 진공>2E-7 Pa 완전 자동 진공 제어 진공 인터록 기능 |
탐지기 | SE: 고진공 2차 전자검출기(검출기 보호부착) | SE: 고진공 2차 전자검출기(검출기 보호부착) | SE: 고진공 2차 전자검출기(검출기 보호부착) |
광우병: 반도체 4분할 후방 산란 감지기 옵션 모델: A63.7069-LV 광우병(LV): 반도체 4분할 후방 산란 감지기 |
선택 과목 | 선택 과목 | |
CCD:적외선 CCD 카메라 | CCD:적외선 CCD 카메라 | CCD:적외선 CCD 카메라 | |
포트 확장 | 2 샘플 룸의 포트 확장 EDS, BSD, WDS 등 |
4 샘플 룸의 포트 확장 BSE, EDS, BSD, WDS 등 |
4 샘플 룸의 포트 확장 BSE, EDS, BSD, WDS 등 |
표본 단계 | 5축 스테이지, 4자동+1수동제어 여행 범위: X=70mm, Y=50mm, Z=45mm, R=360°, T=-5°~+90°(수동) 터치 알림 및 정지 기능 |
5개의 축자동 가운데단계 여행 범위: X=80mm, Y=50mm, Z=30mm, R=360°, T=-5°~+70° 터치 알림 및 정지 기능 옵션 모델: A63.7080-M5개의 축수동단계 A63.7080-L5개의 축자동 크기가 큰단계 |
5개의 축자동 크기가 큰단계 여행 범위: X=150mm, Y=150mm, Z=60mm, R=360°, T=-5°~+70° 터치 알림 및 정지 기능 |
최대 표본 | 직경 175mm, 높이 35mm | 직경 175mm, 높이 20mm | Dia.340mm, 높이 50mm |

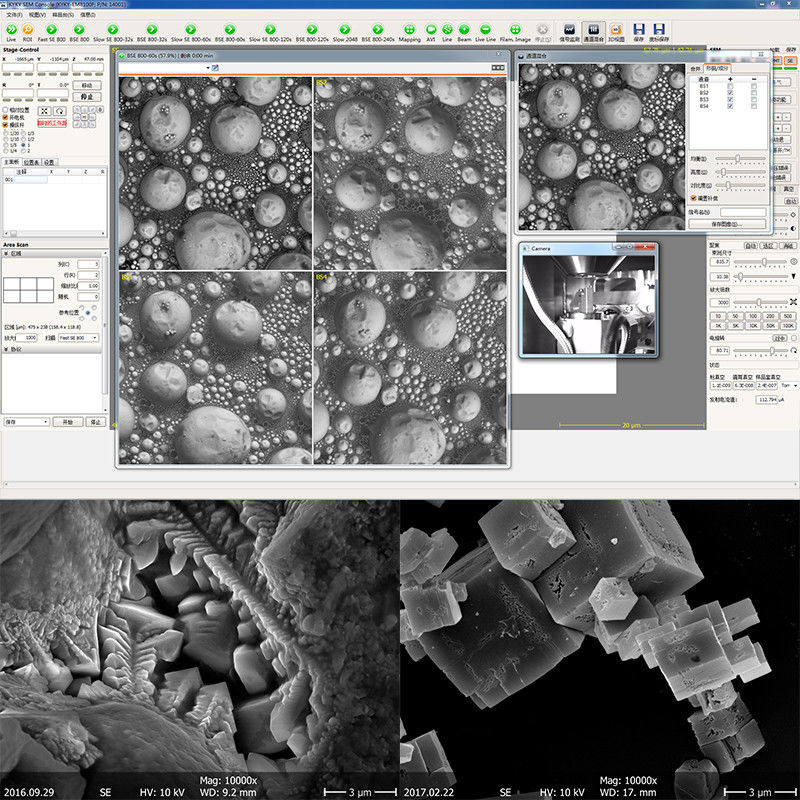

이미지 시스템 | 실제 정지 이미지 최대 해상도 4096x4096 픽셀, 이미지 파일 형식: BMP(기본값), GIF, JPG, PNG, TIF |
실제 정지 이미지 최대 해상도 16384x16384 픽셀, 이미지 파일 형식: TIF(기본값), BMP, GIF, JPG, PNG 비디오: 자동 녹화 디지털 .AVI 비디오 |
실제 정지 이미지 최대 해상도 16384x16384 픽셀, 이미지 파일 형식: TIF(기본값), BMP, GIF, JPG, PNG 비디오: 자동 녹화 디지털 .AVI 비디오 |
컴퓨터 소프트웨어 | PC 워크 스테이션 Win 10 시스템, 전체 SEM 현미경 작동을 완전히 제어하는 전문 이미지 분석 소프트웨어, 컴퓨터 사양 Inter I5 3.2GHz, 4G 메모리, 24" IPS LCD 모니터, 500G 하드 디스크, 마우스, 키보드 이상 | ||
사진 디스플레이 | 이미지 레벨은 실시간 확대, 눈금자, 전압, 회색 곡선을 보여주는 풍부하고 세심합니다. | ||
치수 & 무게 |
현미경 본체 800x800x1850mm 작업대 1340x850x740mm 총 중량 400Kg |
현미경 본체 800x800x1480mm 작업대 1340x850x740mm 총 중량 450Kg |
현미경 본체 1000x1000x1730mm 작업대 1330x850x740mm 총 중량 550Kg |

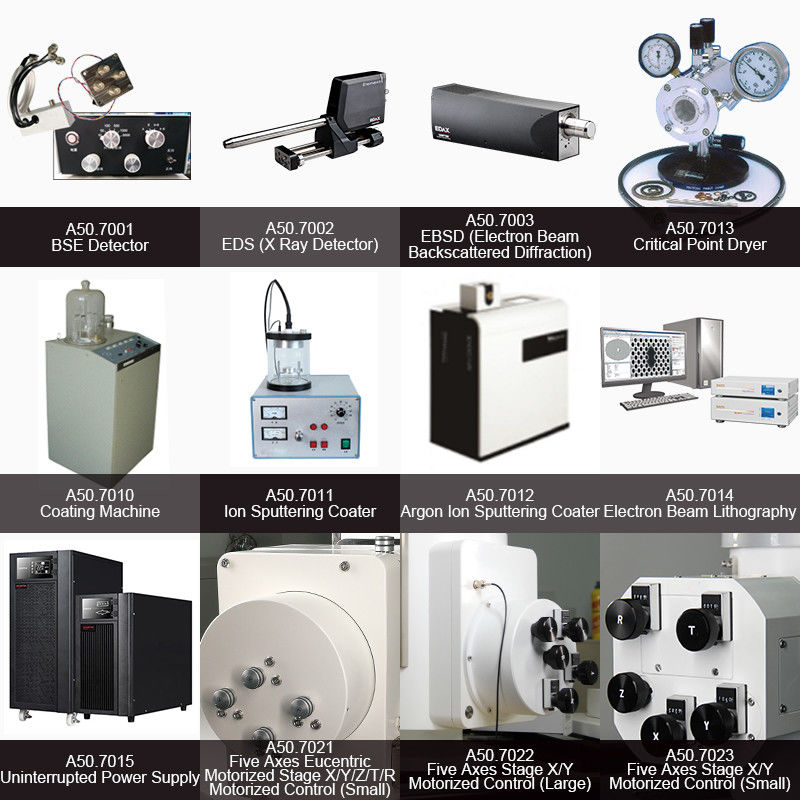

옵션 액세서리 | |||
옵션 액세서리 | A50.7002EDS 에너지 분산 X선 분광기 A50.7011이온 스퍼터링 코팅기 |
A50.7001BSE 후방 산란 전자 검출기 A50.7002EDS 에너지 분산 X선 분광기 A50.7011이온 스퍼터링 코팅기 A50.7030제어 패널을 자동화 |
A50.7001BSE 후방 산란 전자 검출기 A50.7002EDS 에너지 분산 X선 분광기 A50.7011이온 스퍼터링 코팅기 A50.7030제어 패널을 자동화 |
A50.7001 | 광우병 검출기 | 반도체 4세그 후방 산란 검출기; 성분 A+B, 형태 정보 AB에서 사용 가능; 사용 가능한 샘플은 금을 스퍼터링하지 않고 관찰합니다. 직접 그레이스케일 지도에서 불순물 및 분포를 관찰할 수 있습니다. |
A50.7002 | EDS(X선 검출기) | 가벼운 원소 분석을 위해 저에너지 X선 투과를 최적화하기 위한 질화규소(Si3N4) 창; 뛰어난 해상도와 고급 저잡음 전자 장치는 뛰어난 처리 성능을 제공합니다. 작은 설치 공간은 이상적인 기하학 및 Aata 수집 조건을 보장하는 유연성을 제공합니다. 감지기에는 30mm2 칩이 포함되어 있습니다. |
A50.7003 | EBSD(전자빔 후방 산란 회절) | 사용자는 재료 및 관련 재료 성능 등의 결정 방향, 결정 위상 및 미세 질감을 분석할 수 있습니다. EBSD 카메라 설정의 자동 최적화 데이터 수집 중 대화형 실시간 분석을 수행하여 최대 정보 획득 모든 데이터는 언제든지 볼 수 있는 시간 태그로 브랜드화되었습니다. 고해상도 1392 x 1040 x 12 스캐닝 및 인덱스 속도: 198 포인트/초, Ni를 표준으로 하여 2~5nA의 조건에서 인덱스 속도 ≥99%를 보장할 수 있습니다. 낮은 빔 전류 및 100pA에서 5kV의 낮은 전압 조건에서 잘 작동 방향 측정 정확도: 0.1도 이상 삼중 인덱스 시스템 사용: 단일 밴드 정의에 의존할 필요 없음, 불량 패턴 품질의 쉬운 인덱싱 전용 데이터베이스: 전자 회절로 얻은 EBSD 특수 데이터베이스: >400 상 구조 색인 능력: 7개 수정 시스템의 모든 수정 재료를 자동으로 색인화할 수 있습니다. 고급 옵션에는 탄성 강성(Elastic Stiffness), Taylor(Taylor) 계수, Schmidt(Schmid) 계수 등 계산이 포함됩니다. |
A50.7010 | 코팅기 | 유리 보호 쉘: ∮250mm;340mm 높이; 유리 처리 챔버: ∮88mm;140mm 높이, ∮88mm;57mm 높이; 표본 스테이지 크기: ∮40mm(최대); 진공 시스템: 분자 펌프 및 기계 펌프; 진공 감지: 피라니 게이지; 진공: 2 X 10-3 Pa보다 낫습니다. 진공 보호: 마이크로스케일 팽창 밸브가 있는 20 Pa; 표본 운동: 평면 회전, 틸트 세차. |
A50.7011 | 이온 스퍼터링 코팅기 | 유리 처리 챔버: ∮100mm;130mm 높이; 표본 단계 크기: ∮40mm(6개의 표본 컵 수용) ; 황금 목표 크기: ∮58mm*0.12mm(두께); 진공 감지: 피라니 게이지; 진공 보호: 마이크로스케일 팽창 밸브가 있는 20 Pa; 중간 가스: 아르곤 또는 아르곤 가스가 있는 공기 특수 공기 유입구 및 마이크로 규모로 조절되는 가스. |
A50.7012 | 아르곤 이온 스퍼터링 코팅기 | 샘플은 고진공에서 탄소와 금으로 도금되었습니다. 회전 가능한 샘플 테이블, 균일한 코팅, 입자 크기 약 3-5nm; 대상 재료 선택 없음, 샘플 손상 없음; 이온 세척 및 이온 희석 기능을 실현할 수 있습니다. |
A50.7013 | 임계점 건조기 | 내부 직경: 82mm, 내부 길이: 82mm; 압력 범위: 0-2000psi; 온도 범위: 0°-50°C(32°-122°F) |
A50.7014 | 전자빔 리소그래피 | 주사 전자 현미경을 기반으로 새로운 나노 노출 시스템이 개발되었습니다. Modificaton은 Nanoscale 선 너비 이미지를 만들기 위한 모든 Sem 기능을 유지했습니다. 수정된 Ebl 시스템은 Microelectronic Devices, Optoelectronic Devices, Quantun Devices, Microelectronics System R&d에 널리 적용되었습니다. |
A63.7080, A63.7081 표준 소모품 복장 | |||
1 | 전계 방출 필라멘트 | 현미경에 설치 | 1개 |
2 | 샘플 컵 | 직경 13mm | 5개 |
삼 | 샘플 컵 | 직경 32mm | 5개 |
4 | 탄소 양면 전도성 테이프 | 6mm | 1 패키지 |
5 | 진공 그리스 | 10개 | |
6 | 털이 없는 천 | 1 튜브 | |
7 | 연마 페이스트 | 1개 | |
8 | 샘플 상자 | 2 가방 | |
9 | 면봉 | 1개 | |
10 | 오일 미스트 필터 | 1개 | |
A63.7080, A63.7081 표준 도구 및 부품 복장 | |||
1 | 내부 육각 스패너 | 1.5mm~10mm | 1 세트 |
2 | 족집게 | 길이 100-120mm | 1개 |
삼 | 일자 드라이버 | 2*50mm, 2*125mm | 2개 |
4 | 십자 드라이버 | 2*125mm | 1개 |
5 | 벤트 파이프 청소 | Dia.10/6.5mm(외경/내경) | 5m |
6 | 벤트 감압 밸브 | 출력 압력 0-0.6MPa | 1개 |
7 | 내부 베이킹 전원 공급 장치 | 0-3A DC | 2개 |
8 | UPS 전원 공급 장치 | 10kVA | 2개 |
