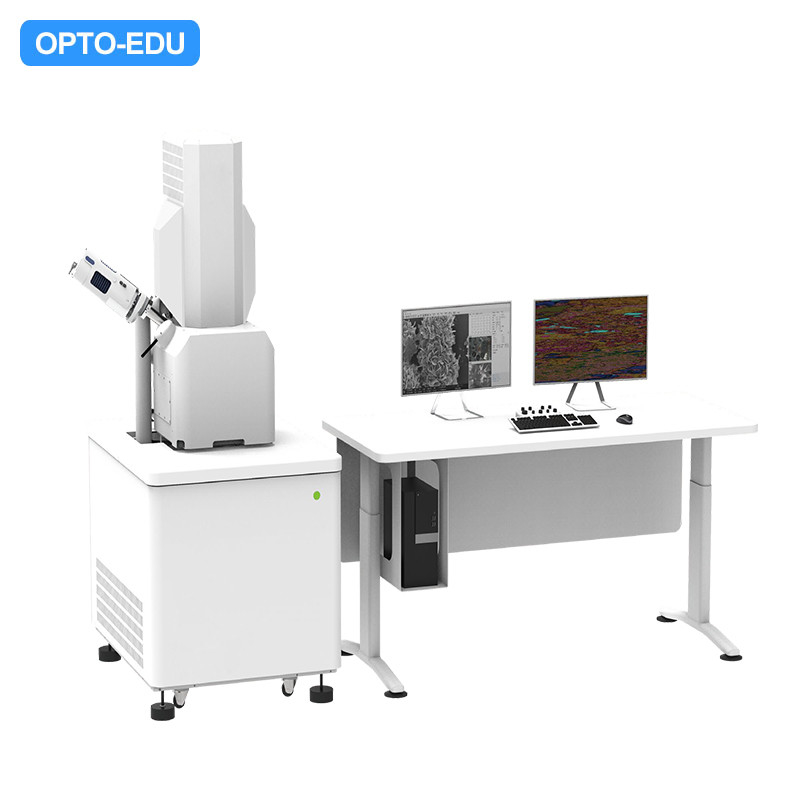

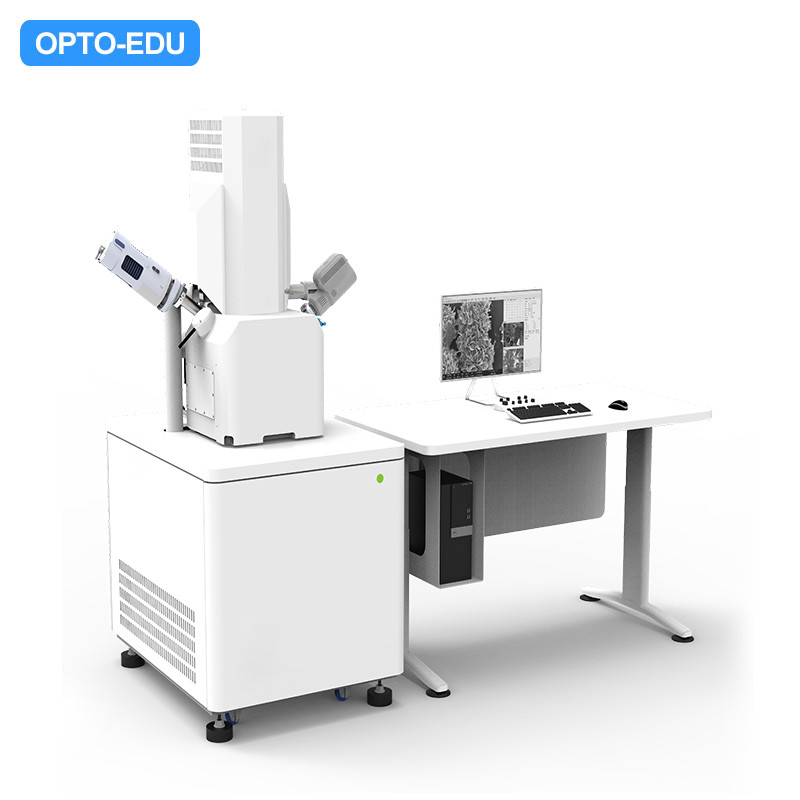

Opto Edu A63.7140A63.7160 2000000x Schottky Field Emission Scanning Electron Microscope

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경

  • 강조하다

    2000000x 스캔 전자 현미경

    ,

    쇼트키 현장 방출 스캔 전자 현미경

    ,

    오프토 에듀 스캔 전자 현미경

  • Resolution
    0.9nm@30kV(SE) 1.4nm@15kV(SE)
  • 확대
    1~2000000x
  • Electron Gun
    Schottky Field Emission Gun
  • Voltage
    0.02kV~30kV
  • Electron Beam
    1pA~40nA
  • Dwell Time
    20ns
  • 원래 장소
    중국
  • 브랜드 이름
    CNOEC, OPTO-EDU
  • 인증
    CE, Rohs
  • 모델 번호
    A63.7040
  • 문서
  • 최소 주문 수량
    1 PC
  • 가격
    FOB $1~1000, Depend on Order Quantity
  • 포장 세부 사항
    수출 운송을 위한, 통 포장
  • 배달 시간
    5~20 일
  • 지불 조건
    전신환, 웨스트 유니언, 페이팔
  • 공급 능력
    0 달

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 0

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 1

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 2

사양 A63.7140 A63.7160
주요 매개 변수 결의
1.4nm@15kV (SE)
2.5nm@30.0kV (BSE)
0.9nm@30kV (SE)
1.2nm@15kV ((SE)
1.5nm@1kV(SE, BD 모드)
가속전압 0.02kV30kV 0.02kV30kV
확대 12000000x 12000000x
전자 총 스콧키 열장 방출 총 스콧키 열장 방출 총
탐사 전류 1pA~40nA 1pA~40nA
시야장 6mm 6mm
머무는 시간 20n 20n
빔 기울기 -- 이중 빔 굴절 시스템:
전자기 및 정적 하이브리드 빔 굴곡 시스템
렌즈 이중 목표 시스템:
자기 대상 렌즈 및 정전적 대상 렌즈, 자기 샘플 적응 가능
이중 목표 시스템:
자기 대상 렌즈 및 정전적 대상 렌즈, 자기 샘플 적응 가능
총 개열 (10μm,30μm,70μm,100μm,150μm,220μm) * 2 세트 (1 백업용) (10μm,30μm,70μm,100μm,150μm,220μm) * 2 세트 (1 백업용)
방 크기 너비 370mm, 높이 330mm, 깊이 344mm 너비 370mm, 높이 330mm, 깊이 344mm
확장 포트 10 항구 10 항구
진공 시스템 2 이온 펌프
1 터보 분자 펌프
1 기계 펌프 오일 무료
2 이온 펌프
1 터보 분자 펌프
1 기계 펌프 오일 무료
총 진공: 2x10-7Pa
방실 진공: 6x10-4Pa
총 진공: 2x10-7Pa
방실 진공: 6x10-4Pa
무대 5 축 자동 스테이지, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°70°, 최대 부하 > 500g 5 축 자동 스테이지, X:130mm, Y:130mm, Z:60mm, R: 360°, T: -10°70°, 최대 부하 > 500g
카메라 광적 색상 내비게이션 CCD
고화질 IR CCD
광적 색상 내비게이션 CCD
고화질 IR CCD
탐지기와 확장기 표준 SE 탐지기 SE 탐지기
인렌스 SE 탐지기
PC 및 소프트웨어 컴퓨터 작업 스테이션, 메모리 16G, 하드 디스크 512G, 24" 모니터, Win10 시스템 작업 스테이션, 메모리 16G, 하드 디스크 512G, 24" 모니터, Win10 시스템
통제 컨트롤 패널 & 조이스틱 컨트롤 패널 & 조이스틱
소프트웨어 자동 초점, 자동 스티그마터, 자동 밝기 대비, 이미지 형식 TIFF,JPG,PNG,BMP, 이미지 출력 해상도 최대 16k*16k 자동 초점, 자동 스티그마터, 자동 밝기 대비, 이미지 형식 TIFF,JPG,PNG,BMP, 이미지 출력 해상도 최대 16k*16k
선택용 액세서리 A50.7101 BSE BSE
A50.7102 - 인렌스 BSE
A50.7103 에너지 분산 분광 (EDS/EDX) 에너지 분산 분광 (EDS/EDX)
A50.7104 전자 반산광 분사 패턴 (EBSD) 전자 반산광 분사 패턴 (EBSD)
A50.7105 EDS+EBSD EDS+EBSD
A50.7106 스캔 전송 전자 (STEM) 스캔 전송 전자 (STEM)
A50.7107 전자 빔 유도 전류 (EBIC) 전자 빔 유도 전류 (EBIC)
A50.7108 카토돌루미네센스 (CL) 카토돌루미네센스 (CL)
A50.7109 플라즈마 플라즈마
A50.7110 에어 락, 샘플 교환 창고 에어 락, 샘플 교환 창고
A50.7111 빔 블랜커 빔 블랜커
A50.7120 큰 이미지 꿰매기 소프트웨어 큰 이미지 꿰매기 소프트웨어
A50.7121 입자 분석 소프트웨어 입자 분석 소프트웨어
A50.7112 진공 전송 수납기 진공 전송 수납기
A50.7113 라만-SEM 상관 시스템 라만-SEM 상관 시스템
A50.7115 UPS UPS
A50.7114 - 기둥 내장 에너지 장착기 ExB

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 3

강한 호환성, 높은 적응력

전자 현미경을 제어하기 위해 컴퓨터, 휴대 전화 및 태블릿과 같은 다양한 단말기에 설치할 수 있습니다.이 SEM-OS 전자 현미경 운영 시스템은 다양한 제조사의 SEM와 호환되며 여러 모델과 호환됩니다., SEM 생태계를 확장



통합 소프트웨어 및 컴퓨팅, 간단하고 효율적

통일 사용자 인터페이스, 다른 단말기에 반복적으로 적응할 필요가 없습니다.정보를 수집하고 더 명확한 이미지 품질과 더 눈에 띄는 세부 사항으로 실시간 출력 효과를 제시하기 위해 AI 알고리즘을 갖추고 있습니다커널 기반의 SEM은 하드웨어 제어 속도를 높입니다.


오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 4

1 메뉴 표시줄, 2 빠른 동작 영역, 3 데이터 표시줄, 4 모니터링 영역, 5 네비게이션 영역, 6 포괄 영역, 7 동작 영역, 8 상태 영역


오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 5

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 6

A63.7140/A63.7160 시리즈 스캔 전자 현미경은 IGS 진공 전송 막대, EDS 에너지 스펙트럼미터, 라만 스펙트럼 스펙트럼 및 기타 액세서리로 장착되어 있습니다.샘플 준비에서 리?? 배터리 연구에 대한 포괄적인 솔루션을 제공하는, 형태 관찰, 구성 분석, 구조 분석.


오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 7

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 8

오프토 에두 A63.7140A63.7160 2000000x 쇼트키 필드 에미션 스캔 전자 현미경 9


1단계:전송 막대기는 장갑 상자에 부착되어 장갑 상자에서 전송 막대구로 샘플 전송을 완료합니다.



2단계:샘플 전송 과정은 전송 과정에서 막대기 방 안에 긍정적인 압력을 전송하는 것을 포함합니다.



단계 3:전송 막대기를 전자 현미경에 부착하여 전송 막대기 방에서 전자 현미경의 주 방으로 샘플을 전송합니다.



단계 4:샘플 촬영과 데이터 후처리, 사용자 필요에 따라 맞춤형 개발





SEM+ EDS 스펙트모터 + 진공 전송 막대 + 라만 스펙트모스코피 + 분석 소프트웨어



구조 분석. 메커니즘 분석. 고정밀의 이동 테이블.

▪ EDS 기술 이 달성 할 수 없는 분자 구조 분석 을 보완 하고, 표본 구성 을 포괄적 으로 이해 하라

▪ 라만 광축과 전자 빔 광축 사이의 빠른 전환, 샘플 특성의 다차원 분석 및 실시간 추적을 실현합니다. 충전 및 배열 과정에서 재료의 구조적 진화와 보조 메커니즘의 심층 연구

▪ 큰 스트로크 고 정밀 고 속도 피에조 전기 세라믹 이동 테이블, 같은 위치에서 통합 데이터 획득을 달성회의 장기 컨포컬 라만 표면의 안정성 분석
