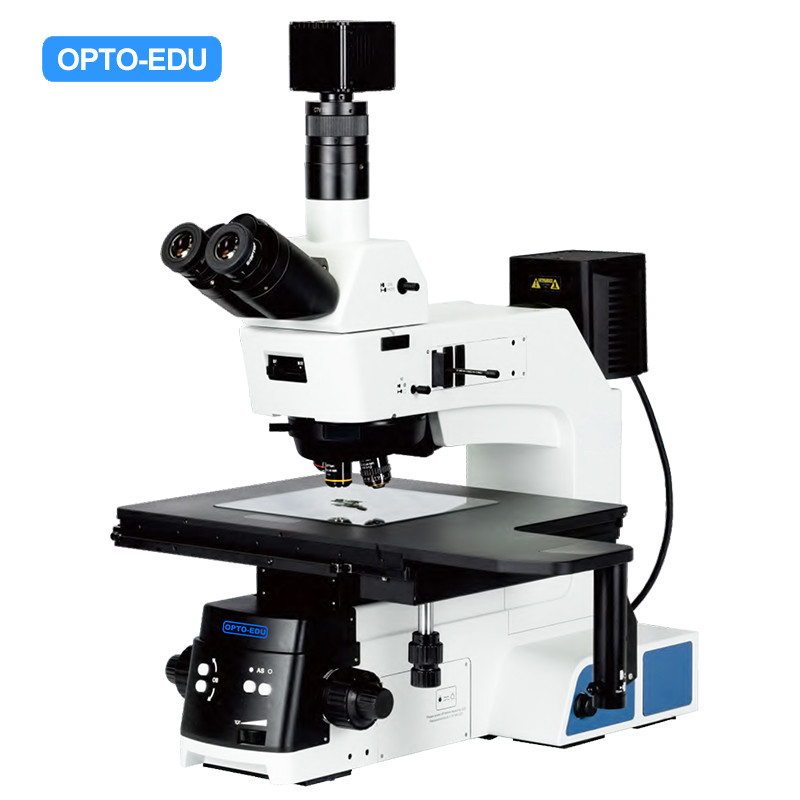

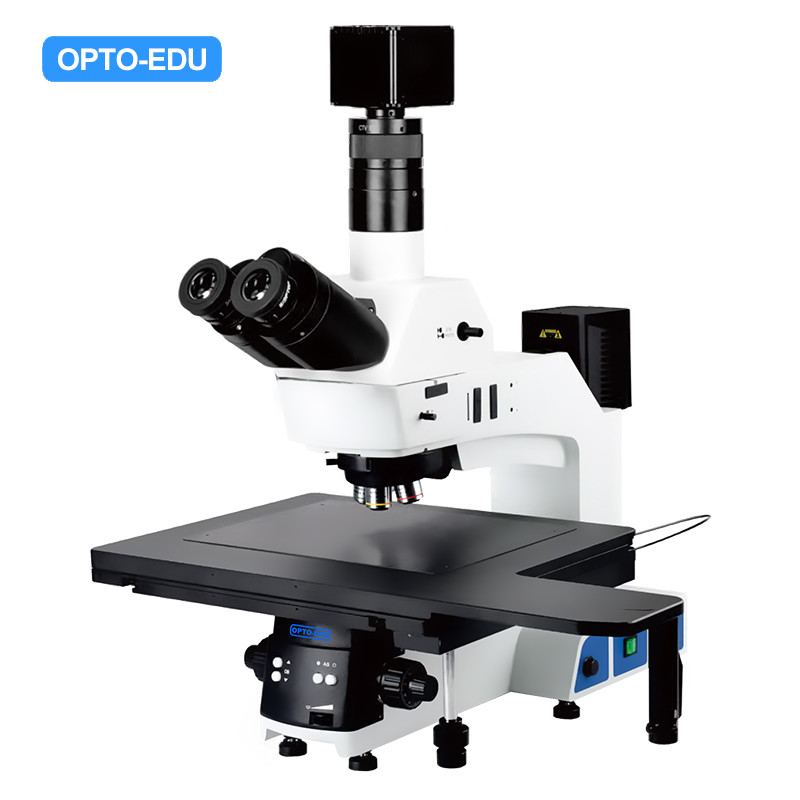

OPTO EDU A13.0915 Trinocular Metallurgical Microscope Semi-APO Motorized Nosepiece

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각

  • 강조하다

    모터화 된 코 조각 금속 현미경

    ,

    트리노크룰러 야금술 현미경

    ,

    반 APO 금속 현미경

  • 광 시스템
    무한대 색상은 광 시스템을 보정했습니다
  • 관찰
    명시야(BF)/근적외선(NIR)
  • 관찰 헤드
    NIR 30° 삼안경 헤드(정립상)
  • 안경
    WF PL10X/23mm, 디옵터 조절 가능, 하이 아이포인트
  • 목표
    인피니티 플랜 세미-APO NIR 목표
  • 노스피스
    DlC 슬롯이 있는 모터화된 6중 노즈피스
  • 원래 장소
    중국
  • 브랜드 이름
    CNOEC, OPTO-EDU
  • 인증
    CE,
  • 모델 번호
    A13.0915
  • 문서
  • 최소 주문 수량
    1 PC
  • 가격
    FOB $1~1000, Depend on Order Quantity
  • 포장 세부 사항
    수출 운송을 위한, 통 포장
  • 배달 시간
    5~20 일
  • 지불 조건
    전신환, 웨스트 유니언, 페이팔
  • 공급 능력
    0 달

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 0

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 1

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 2

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 3

NIR 현미경 (NIR microscope) 은 적외선 근선 (Near-infrared radiation, NIR) 을 사용하여 샘플을 이미지화하고 화학적 성질에 대한 스펙트럼 정보를 얻는 현미경의 일종이다.이 기술 은 현미경 의 공간 해상도 와 NIR 분광 의 스펙트럼 분석 을 결합 하여 현미경 수준 에서 물질 을 분석 하기 위한 강력한 도구 를 제공한다.

A130915 NIR 현미경은 광대역 광원을 사용하여 표본을 조명하고 검출기가 반사되거나 전송되는 빛을 수집합니다.그 결과 스펙트럼은 샘플의 분자 구조와 구성에 대한 정보를 제공합니다., 다양한 화학 화합물의 존재와 농도를 포함합니다.

A130915NIR 현미경은 생물 의학 샘플, 의약품, 폴리머 및 지질 샘플 분석을 포함하여 광범위한 응용 분야를 가지고 있습니다.이 기술은 생물학적 조직의 비 파괴적 분석에 특히 유용합니다.염색이나 다른 침습적인 기술이 필요없이 세포와 조직의 화학적 구성에 대한 자세한 정보를 제공할 수 있기 때문입니다.


OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 4

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 5
OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 6

넓은 스펙트럼 범위를 위한 NIR 카메라



A13.0915 시리즈는 광대 스펙트럼 전용 적외선 NIR 카메라를 사용하여 밝은 필드 및 적외선 관측을 커버합니다. 필드 조명, 넓은 이미지 시야 및 고 해상도.영역 배열 탐지 위해 대역 패스 컬러 필터와 함께 사용그것은 다양한 고객의 요구를 충족하기 위해 실리콘 웨이퍼 내부의 칩의 다른 부분에 반응 할 수 있습니다. 넓은 영역 조명, 넓은 스펙트럼을 달성하기 위해 지역 배열 감지,큰 시야장 및 고해상도 영상.


OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 7
NIR 카메라 픽셀 밴드 프레임 레이트 픽셀 크기
A59.0971-3.2M (표준) 3.2M 400~1100nm 120fps@2064x1544 3.45μm
A59.0971-1.3M (선택) 1.3M 400~1700nm 72fps@1280X1024 5μm
OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 8

NIR 반사 에피 일루미네이터

조명기의 광적 요소에 대한 장치 400-1700nmband에서 증가 투명, 당신은 밝은 필드 (BF) 및 적외선 (NIR) 필드 선택, 넓은 스펙트럼 범위,작은 산란, 실리콘 웨이퍼에 적합 (제르마니움 엽) 강한 침투 성능을 가지고 있습니다.

광선 대막과 객체 렌즈 확대 자동 일치, 수동 조정 필요 없이, 빠르고 효율적으로, 다른 사용자에 적합한 동일한 시야 효과를 관찰합니다.

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 9



NIR 무한계획 Semi-APO 목표

특수 설계된 A5M.0946 NIR 객체로, 여러분은 포장된 칩과 웨이퍼의 내부를 실시간으로 관찰할 수 있고, 보다 명확한 초대 폭 스펙트럼 영상을 쉽게 보여줄 수 있습니다.

A13.0915 시리즈 산업 적외선 현미경 이미지 시스템에는 5X-50X 전문 적외선 물체가 장착되어 있습니다,일반적인 밝은 필드 및 전용 적외선 관측에 적합합니다.

더 큰 수치 개도와 함께 높은 확대 렌즈의 경우, 덮개를 수정하기 위해 수정 고리가 추가됩니다.서로 다른 덮개 껍질 두께로 인한 편차는 근 적외선 대역에서 고화질 및 정확한 검출을 가능하게합니다..


OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 10

NIR 필터 슬라이더

A13.0915 설계된 멀티 홀 필터 슬라이더, 1100nm, 1200nm, 1300nm 대역 간격 가까운 적외선 색상 필터 옵션 사용자들은 빠르게 대역을 변경할 수 있습니다.좁은 대역 너비 2차 필터링을 통해 같은 지역의 다른 구조의 반응을 실현, 그리고 선명한 이미지를 얻을 수 있습니다.


OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 11

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 12

에르고노믹 디자인 을 통해 가장 높은 업무 효율 을 확보


OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 13

고속 모터화 된 코 조각

앞뒤로 이동하는 모드로 장착되어 있으며, 고 반복 가능한 위치 정확성으로 신속하고 정확하게 필요한 목표를 찾습니다.



기계 전환 모드는 효과적으로 개선 코 조각의 작동 수명을 연장합니다.



OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 14


더 많은 운영 기능을 가진 독립적으로 개발된 소프트웨어

A130915이 시리즈는 Mv Image 소프트웨어를 채택합니다. 관리, 측정, 이미지 수집 및 레이어 관리와 같은 기능 모듈에 추가로 독특한 적외선 이미지 향상 기능으로,그것은 또한 고객의 필요에 따라 사용자 정의 될 수 있습니다.


OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 15

이미지 향상

적외선 침투의 이미지 명확성을 향상시켜 지역 세부 사항을 더 분명하게 만듭니다.



OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 16

알 소프트웨어 강화

자발적으로 개발된 AI는 샘플의 결함을 자동으로 감지할 수 있습니다. 주요 학습 기능, 자동 결함 식별, 캡처, 계산 통계 및 기타 기능.요구에 따라 사용자 정의 다른 고객에 따라.


OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 17

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 18

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 19

OPTO EDU A13.0915 삼목 금속 현미경 반 APO 모터화 된 코 조각 20
A13.0915 NIR 근 적외선 산업 금속 현미경 A130915 카타, 안돼
6R 8R 12R 12RT
광학 시스템 무한 색상 수정 광 시스템
관찰 밝은 필드 (BF) / 근 적외선 (NIR)
관측머리 NIR 30° 트리노클러 머리 (건조된 이미지), 빗자리 사이 50-76mm, 분할 비율 100:0 또는 0:100 A53.0915
안경 WF PL10X/22mm, 다이오프터 조절, 높은 시점 A51.0904-1022T
WF PL10X/22mm, 다이오프터 조절, 높은 시점, 마이크로미터 A51.0905-1022NRT
WF PL10X/23mm, 다이오프터 조절, 높은 시점 A51.0904-1023T
WF PL10X/23mm, 다이오프터 조절, 높은 시점, 마이크로미터 A51.0905-1023NRT
인피니티 플랜 Semi-APO NIR 목표 NIR5X/0.15, WD=19.5mm, 파장 450-1700nm A5M.0946-5
NIR10X/0.3, WD=12.2mm, 파장 450-1700nm A5M.0946-10
NIR20X/0.45, WD=7.31-7.57mm, 파장 450-1700nm, 수정 고리와 함께 0-1.2mm 덮개 유리 A5M.0946-20
NIR50X/0.70, WD=2.68-2.93mm, 파장 450-1700nm, 수정 반지와 함께 덮기 유리 0-1.2mm A5M.0946-50
콧구멍 자동차DlC 슬롯이 있는 6개 나스피스
집중력 낮은 위치 동축 초점 메커니즘, 거친 범위 35mm, 0.001mm의 미세 정밀, 상위 제한 및 긴장 조정. A54.0930-MX6
프레임 및 조명 장치 NIR 반사프레임, 100-240V 광전압 전원 공급
--NIR 반사 조명기 12V100W 하로겐, 변동 모터 장광막, 중앙 조정; BF / NIR 스위치; 필터 슬롯,
-
NIR 반사 및 전송프레임, 100-240V 광전압 전원 공급
--NIR 반사 조명기 12V100W 하로겐, 변동 모터 장광막, 중앙 조정; BF / NIR 스위치; 필터 슬롯,
-- 5W의 따뜻한 LED를 전달합니다.
- - -
무대 63층 기계 스테이지, 크기는 445x240mm, 이동 범위는 158x158mm, 빠른 이동을 위한 클러치 핸들이 있다.반사 기능을 위한 금속판으로   - - A54.0971-6R
6 ′′ 웨이퍼 트레이와 함께 회전 스테이지, 4 ′′, 5 ′′, 6 ′′ 웨이퍼에 적합 - - - A54.0971-6WT
83층 기계 스테이지, 크기 525x330mm, 이동 범위 210x210mm; 빠른 이동을 위한 클러치 손잡이; 반사 기능을 위한 금속 판   - - A54.0971-8R
8 ′′ 웨이퍼 트레이와 함께 회전 스테이지, 6 ′′, 8 ′′ 웨이퍼에 적합 - - - A54.0971-8WT
12x143층 기계 스테이지, 크기는 710x420mm, 이동 범위는 305x356mm, 빠른 이동을 위한 클러치 손잡이금속 스테이지 판으로 반사 - - - A54.0971-12R
12x143층 기계 스테이지, 크기는 710x420mm, 이동 범위는 305x356mm, 빠른 이동을 위한 클러치 손잡이반사 및 전송을 위한 유리 스테이지 플레이트로 - - - A54.0971-12RT
12 ′′ 웨이퍼 트레이와 함께 회전 스테이지, 6 ′′, 8 ′′, 12 ′′ 웨이퍼에 적합합니다. - - A54.0971-12WT
필터 NIR 대역 통과 필터 1100nm A56.0971-1100
NIR 밴드 패스 필터 1200nm A56.0971-1200
NIR 대역 통과 필터 1300nm A56.0971-1300
카메라 1.3M NlR 400-1700nm 단색 카메라, inGAs, 125fpa@1280x1024, 카메라 링크, 픽셀 크기 5um A59.0971-1.3M
3.2M NlR 400-1100nm 모노크롬 카메라, 소니 IMX252, 120fps@2064 x1544, USB 3.0, 픽셀 크기는 3.45mm A59.0971-3.2M
카메라 어댑터 0.35X C - 마운트, 초점 조절 A55.0930-35
0.5 X C-마운트, 초점 조절 A55.0930-05
0.65X C-마운트, 초점 조절 A55.0930-65
1X C - 마운트, 초점 조절 A55.0930-10
다른 것 스테이지 미크로미터 0.01mm 그라틱, 금속학적 수정 필름
이미지 처리, 이미지 획득, 이미지 관리, 측정 기능이 있는 MV 이미지 소프트웨어
PC i5 16G, 1T+256G, 2G 그래픽, 23' LCD
M4, M6 스플래너
