A59.2268 카메라 지능형 제어 플랫폼 (CICP) 도움말 설명서, 다운로드하기 위해 왼쪽 연결을 클릭하십시오!!
A59.2268은 톱텍 광학이 출시한 SoC 카메라 지능형 제어 플랫폼으로 강력한 컴퓨팅 파워와 카메라 제어 기능을 통합합니다.투프텍 광학이 개발 한 HCMOS 시리즈 카메라는 A59과 연결하기 위해 표준 HDMI 케이블만 필요합니다..2268 카메라 지능형 제어 플랫폼 및 카메라 제어, 비디오 표시, 이미지 캡처, 비디오 기록 및 측정 기능을 완료합니다.
A59.2268 카메라 지능형 제어 플랫폼은 다양한 크기와 해상도의 멀티 터치 TFT-LCD 디스플레이가 장착되어 있습니다.작동 중에 키보드와 마우스에 대한 사용자의 의존성을 제거 할 수 있습니다., 그리고 HCMOS 카메라 또는 다른 주변 장치 조작의 제어 실현을 위해 손가락 터치 작업을 사용합니다.
A59.2268 시리즈 카메라 지능형 제어 플랫폼과 HCMOS 시리즈 카메라의 조합은 지능형 탐지, 처리,분석 및 통제, 공공 보안 범죄 조사, 정밀 농업 및 산림, 물 품질 모니터링, 원격 감지 및 텔레미터, 산업 검사, 문화 유물 식별,의학적 치료이 조합은 매우 높은 상업적 전망과 가치를 가지고 있습니다. |
모델 | 프로세서/th> | 메모리/ 저장장치 | 표시 | 계산력 | 시스템 버전 |
캠피2K133A | RK3399 | 2G LPDDR3/32GEMMC | 1080P 멀티 터치 디스플레이 | NA | 안드로이드 10.0 |
모듈형 높은 확장성:코어 보드와 인터페이스 보드가 독립적으로 설계되어 있으며, 카메라의 핵심 기능에 초점을 맞추면서 높은 확장성과 내장 가능성의 특징을 가지고 있습니다.
간단한 이미지 전송:HCMOS 시리즈 카메라와 연결하려면 하나의 HDMI 케이블만 필요합니다. 카메라의 제어, 이미지 및 비디오 데이터의 전송, 표시 및 처리를 완벽하게 실현 할 수 있습니다.하드웨어 호환성 문제와 카메라 드라이버 문제를 제거, 카메라와 원활하게 통합되어 사용자에게 걱정없이 모바일 이미지 획득 솔루션을 제공합니다.
제품 개발의 개방성:사용자는 제공된 SDK를 통해 자신의 이미지 처리 응용 프로그램을 개발하고 실행할 수 있으며 표준 사용자 인터페이스를 통해 현장 산업 제어,선호와 필요에 따라 이미지 및 비디오 데이터를 처리, 그리고 마지막으로 카메라 하드웨어 문제와 이미지 또는 비디오 데이터 캡처 문제로부터 완전히 해방된 과학적 보고서를 제출하고, 문제 지향적인 이미지 처리 및 분석에 초점을 맞추고,그리고 빠르게 사용자 자신의 목표 장비를 개발;
제품 사용 및 통합의 휴대성:콤팩트한 크기는 제품 사용 및 통합에 대한 휴대성을 보장합니다.
제품 응용의 다양성:그것은 현미경 관측, 생물학적 이미지 분석, 산업 검사 및 다양한 지능형 이미지 분석 장비와 같은 다양한 시나리오에 적용 될 수 있습니다.다양한 개발 필요를 충족시키기 위해. |

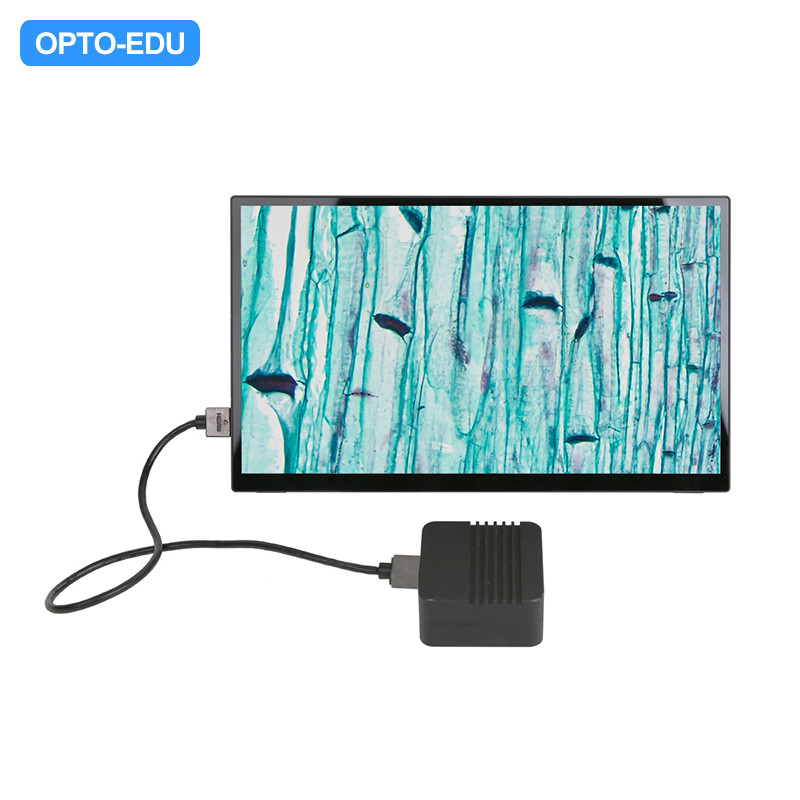

A59.2268 13.3" LCD 디지털 카메라, HDMI + 마우스 측정기, USB30, WIFI, 8.0M 4K 사양 | |
인터페이스 또는 버튼 | 함수 설명 |
USB 20 | 임베디드 XCamView 소프트웨어로 간편한 조작을 위해 USB 마우스를 연결 |
USB 비디오 | 비디오 이미지 전송을 실현하기 위해 PC 또는 다른 호스트 장치를 연결 |
USB30 | 사진과 비디오를 저장하기 위해 USB 플래시 드라이브를 연결 |
5G WiFi 모듈을 연결하여 실시간으로 무선으로 비디오를 전송합니다. | |
오디오 및 비디오 녹화를 위해 USB 마이크를 연결 | |
ON/OFF | 전원 스위치 (켜기 위해 짧은 누르기, 끄기 위해 긴 누르기) |
HDMI OUT | HDMI2.0 표준을 준수합니다. 연결된 모니터에 따라 4K/1080P 형식의 비디오 출력을 확장하고 4K와 1080P 형식의 자동 전환을 지원합니다. |
LED | LED 상태 표시기 |
+/- | 밝기 조절 버튼 표시 |
메뉴 | 표시 메뉴 키 |
DC 12V2A | 전원 어댑터 연결 (12V/2A) |
비디오 출력 인터페이스 | 함수 설명 |
HDMI 인터페이스 | HDMI OUT 인터페이스를 통해 비디오 출력을 동기화, HDMI2.0 표준을 준수; 60fps@4K 또는 60fps@1080P |
와이파이 인터페이스 | AP/STA 모드에서 5G WiFi 어댑터 (USB3.0 슬롯) 를 연결 |
USB 비디오 인터페이스 | 비디오 전송을 위해 PC의 USB 비디오 포트를 연결 |
H264/MJPEG 형식의 비디오 | |
다른 기능 | 함수 설명 |
비디오 저장 | 비디오 형식:8M (3840*2160) H264/H265 암호화 MP4 파일 |
비디오 저장 프레임 레이트: 낮은 지연 모드에서 60fps; WDR 모드에서 30fps | |
이미지 캡처 | 8M (3840*2160) JPEG/TIFF 이미지 USB 플래시 드라이브 |
측정 절약 | 이미지 컨텐츠와 다른 계층에 저장된 측정 정보 |
측정 정보는 화면 내용과 함께 기록 모드에서 저장됩니다. | |
ISP | 노출 (자동 / 수동 노출) / 증가, 화이트 밸런스 (수동 / 자동 / ROI 모드), 선명화, 3D 소음, 포화 조절, 대비 조절, 밝기 조절, 감마 조절,색조 조정, 회색으로 색상, 50HZ/60HZ 반 깜빡임 기능 |
이미지 조작 | 줌 인 / 줌 아웃 (10X까지), 미러 / 플립, 얼음, 비디오 EDF, 크로스 라인, 오버레이, PIP, 브라우저 (사진 탐색, 비디오 재생, 비디오 비교, 그림 비교, 그림 EDF,이미지 처리), 측정 함수 |
임베디드 RTC (선택) | 선박에 있는 정확한 시간을 지원하기 위해 |
공장 설정 복원 | 카메라 매개 변수를 공장 상태로 복원합니다 |
여러 언어 지원 | 영어 / 간소화 중국어 / 전통 중국어 / 한국어 / 태국어 / 프랑스어 / 독일어 / 스페인어 / 일본어 / 이탈리아어 / 러시아어 / 네덜란드어 / 포르투갈어 |
WiFi/USB 비디오 출력 아래 소프트웨어 환경 | |
백색 균형 | 자동 백색 균형 |
컬러 기술 | 초미세 색상 엔진 |
캡처/ 컨트롤 SDK | 윈도우/리눅스/마코스/안드로이드 멀티 플랫폼 SDK (네이티브 C/C++, C#/VB.NET, 파이썬, 자바, 다이렉트쇼, 트웨인 등) |
기록 시스템 | 영상 또는 영화 |
운영 체제 | 마이크로소프트® 윈도우® 8 / 8.1 / 10 / 11 ((32 & 64 비트) |
OSx (Mac OS X) | |
리눅스 | |
PC 요구 사항 | CPU: 인텔 코어2 2.8GHz 이상 |
메모리: 4GB 이상 | |
이더넷 포트: RJ45 이더넷 포트 | |
디스플레이:19 ′′ 또는 더 크다 | |
CD-ROM | |
운영 환경 | |
작동 온도 | -10°~50° |
(센티그라드) | |
저장 온도 (센티그램) | -20°~60° |
작동 습도 | 30~80%RH |
저장 습도 | 10~60%RH |
전원 공급 | DC 12V/2A 어댑터 |
모델 | 센서 & 크기 | 픽셀 (μm) | G 감수성/어둠 신호 | FPS | FPS | 노출 |
8.3MPA | 8.3M/IMX678© 1/1.8 (7.68x4.32) |
20.0x20 | 3541 ((mV/lx/s) 00.15mv와 1/30s |
42@1920x1080 | 3840x2160 | 00.02ms~15s |
8.3MPB | 8.3M/IMX585 1/1.2 ↓11.2x6.3 |
2.9x29 | 5970mv와 1/30s 00.15mv와 1/30s |
42@1920x1080 | 3840x2160 | 00.02ms~15s |
20MPA | 20M/IMX283 1 ′′ (13.2x8.9) |
2.4x24 | TBD | TBD | TBD | TBD |
45MPA | 45M/IMX294 4/3?? ((17.26x13.03) |
4.6x46 | 108mv, 1/30s 00.03mv와 1/30s |
42@1920x1080 | 8160*5616 | 00.02ms~15s |
4.2MMB-RAW | 4.2M/GSENSE2020BSI (M,UV,RS) 1.2 ′′ (13.31x13.31) |
6.5x65 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 (e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
4.2MMB-YUV | 4.2M/GSENSE2020BSI (M,UV, RS) 1.2?? ((13.31x13.31) |
6.5x65 | 1.1x108 (e-/((W/m2).s)) QE93.7%@550nm 80 (e-/s/pix) |
18@2048x2048 18@1024x1024 |
2048x2048 1024x1024 |
0.15ms-15s |
1.3MMA | 1.3M/IMX990 ((M) 1/2 ′′ (6.40x5.12) |
50.0x50 | 120mV, 1/30s 10.0mV, 1/30s |
35@1280x1024 35@640x512 |
1280x1024 640x512 |
50s ~ 3600s |
