A59.2241 4K HDMI+USB+SD 디지털 카메라, 마우스 측정
A59.2241 카메라는 30 FPS의 4K 해상도 (비디오) 를 가진 차세대 라이브 뷰 이미지 시스템입니다.낮은 암흑 전류와 R의 채택으로 인해 스미커가 없습니다., G 및 B 기본 색상 모자이크 필터.

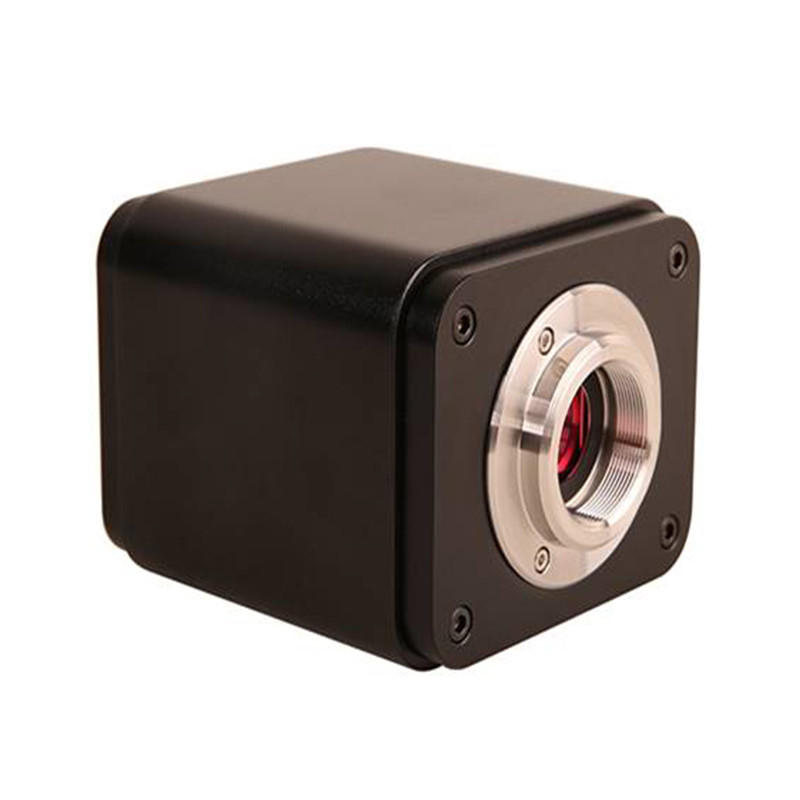

카메라는 다양한 현미경 시스템과의 최대 호환성을 위해 표준 C 마운트 인터페이스를 사용합니다. HDMI 모니터 또는 텔레비전과 함께 사용할 때 독립적인 녹음기로 사용할 수 있습니다.또는 이미지 캡처 및 비디오 녹화를 위해 USB를 통해 PC로 라이브 스트리밍.
하드웨어 3D 단화, 선도 및 음색 매핑 제어 기능은 이미지 및 비디오 품질을 크게 향상시킵니다.
포함된 윈도우 소프트웨어는 이미지 개발 및 측정 도구를 제공하며, 이미지 꿰매기 및 확장 된 초점 깊이와 같은 고급 컴포시팅 기능을 제공합니다.여러 번 확대된 스케일을 캘리브레이션 할 수 있는 기능, 소프트웨어는 다단계 검사를 위해 사용할 수 있습니다. Mac 및 리눅스에는 비디오 및 정지 이미지를 캡처 할 수있는 소프트웨어의 라이트 버전이 있으며 제한된 처리 기능을 포함합니다.
A59.2241 4K 시리즈 카메라는 스테레오 현미경, 생물 현미경 또는 온라인 대화형 교육에서 디지털 이미지를 획득하는 데 사용됩니다. |
● 4K HDMI+USB+SD 카드 디지털 카메라 소니 엑스모어 CMOS 센서 해상도 8.0M
● 디스플레이 해상도에 따라 4K/1080P 자동 스위치, SD 카드에 이미지를 저장하고 비디오를 기록
● 이미지 캡처 및 SD 카드에 비디오 녹화를 위한 HDMI 마우스 컨트롤 패널
● 줌, 미러, 비교, 동화, 크로스, 브라우저 기능을 포함한 내장 도구줄
● 고급 비디오 및 이미지 처리 소프트웨어 이미지 보기, 지원 SDK Win/Linux/Mac/Android |
명령 코드 | 센서 & 크기 (mm) | 픽셀 ((μm) | G 감수성 | FPS/해결 | 핑닝 | 노출 (ms) |
4K8MPA | 소니 IMX334© 1/1.8′′ (7.68x4.32) |
20.0x20 | 505mv와 1/30s 00.1mv와 1/30s |
30@3840*2160 (HDMI) 20@3840*2160 (USB) |
1x1 | 0.04~1000 |
4K8MPB | 소니 IMX485 ((C) 1/1.2" ((11.14x6.26) |
2.9x29 | 1/30s와 함께 2188mv 0.39mv와 함께 1/30s | 30@3840*2160 (HDMI) 20@3840*2160 (USB) |
1x1 | 0.04~1000 |
4K8MPC | 소니 IMX678© 1/1.8′′ (7.68x4.32) |
20.0x20 | 1/30s와 함께 1364mv 00.15mv와 1/30s |
30@3840*2160 (HDMI) 20@3840*2160 (USB) |
1x1 | 0.04~1000 |
4K8MPD | 소니 IMX585© 1/1.2" ((11.14x6.26) |
2.9x29 | 1028mv와 1/30s 00.13mv와 1/30s |
30@3840*2160 (HDMI) 20@3840*2160 (USB) |
1x1 | 0.04~1000 |

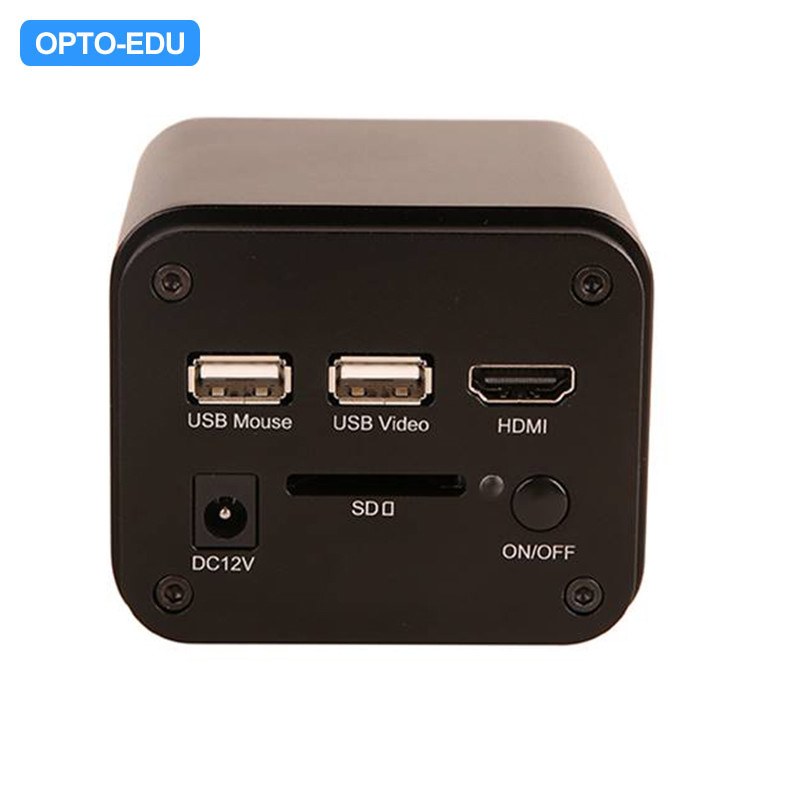

인터페이스 | 함수 설명 |
USB 마우스 | 임베디드 XCamView 소프트웨어로 쉽게 작동하기 위해 USB 마우스를 연결합니다. |
USB 비디오 | 비디오 이미지 전송을 실현하기 위해 PC 또는 다른 호스트 장치를 연결합니다. |
HDMI | HDMI1.4 표준을 준수합니다. 표준 디스플레이에 대한 4K 또는 1080P 형식의 비디오 출력; |
DC12V | 전원 어댑터 연결 (12V/1A) |
SD | SDIO3.0 표준을 준수하고 비디오 및 이미지 저장에 SD 카드를 삽입 할 수 있습니다. |
USB | 비디오 및 이미지 저장소를 캡처하기 위해 USB 플래시 드라이브를 연결 |
LED | LED 상태 표시기 |
ON/OFF | 전원 스위치 |
비디오 출력 인터페이스 | 함수 설명 |
HDMI 인터페이스 | HDMI1.4 표준을 준수합니다. 30fps@4K 또는 30fps@1080P |
USB 비디오 인터페이스 | 비디오 전송을 위해 PC의 USB 포트를 연결 MJPEG 포맷 비디오 |
다른 기능 | 함수 설명 |
비디오 저장 | 비디오 형식:8M(3840*2160) H264/H265 코딩된 MP4 파일 비디오 저장 프레임 속도: 30fps |
이미지 캡처 | 8M (3840*2160) JPEG/TIFF 이미지 SD 카드 |
측정 절약 | 이미지 컨텐츠와 함께 레이어 모드로 저장된 측정 정보 측정 정보는 화상 내용과 함께 기록 모드에서 저장됩니다. |
ISP 기능 | 노출 (자동 / 수동 노출) / 증가, 화이트 밸런스 (수동 / 자동 / ROI 모드), 선명화, 3D 소음, 포화 조절, 대비 조절, 밝기 조절, 감마 조절,색상에서 회색, 50HZ/60HZ 반 깜빡임 기능 |
이미지 작업 | 확대/축소, 미러/플립, 동화, 가로선, 오버레이, 임베디드 파일 브라우저, 비디오 재생, 측정 기능 |
임베디드 RTC (선택) | 선박에 있는 정확한 시간을 지원하기 위해 |
공장 설정 복원 | 카메라 매개 변수를 공장 상태로 복원합니다 |
여러 언어 지원 | 영어 / 간소화 중국어 / 전통 중국어 / 한국어 / 태국어 / 프랑스어 / 독일어 / 일본어 / 이탈리아어 |
소프트웨어 환경 LAN/WLAN/USB 비디오 출력 | ||||||
백색 균형 | 자동 백색 균형 | |||||
컬러 기술 | 초미세 색상 엔진 | |||||
캡처/ 컨트롤 SDK | 윈/리눅스/마코스/안드로이드 멀티플랫폼 SDK ((C/C++, C#/VB.NET, 파이썬, 자바, 다이렉트쇼, 트웨인 등 네이티브) | |||||
기록 시스템 | 영상 또는 영화 | |||||
운영 체제 | 마이크로소프트® 윈도우® XP, 비스타, 7, 8, 8.1 /10 /11 ((32 & 64 비트) | |||||
OSx (Mac OS X) | ||||||
리눅스 | ||||||
PC 요구 사항 | CPU: 인텔 코어2 2.8GHz 이상 | |||||
메모리: 4GB 이상 | ||||||
디스플레이:19 ′′ 또는 더 크다 | ||||||
CD-ROM | ||||||
운영 환경 | ||||||
작동 온도 | -10 °C~50 °C | |||||
저장 온도 | -20 °C~60 °C | |||||
작동 습도 | 30~80%RH | |||||
저장 습도 | 10~60%RH | |||||
전원 공급 | DC 12V/2A 어댑터 | |||||
A59.2241 시리즈 카메라의 차원 | ||||||
A59.2241 카메라 보디는 단단한 CNC 알루미늄 합금으로 만들어졌으며, 무거운 용량, 작업용 솔루션을 보장합니다. 카메라는 카메라 센서를 보호하기 위해 고품질 IR-CUT로 설계되었습니다.움직이는 부품은 포함되지 않습니다.이 디자인은 다른 산업용 카메라 솔루션에 비해 더 긴 수명을 가진 견고하고 견고한 솔루션을 보장합니다. |
A59.2241 시리즈 카메라의 포장 목록 | ||||
표준 의류 | ||||
A | 선물 상자:25.5cm W:170.0cm H:90.0cm (1pcs, 1.48Kg/ 박스) | |||
B | 디지털 카메라 | |||
C | 전원 어댑터: 입력: AC 100~240V 50Hz/60Hz, 출력: DC 12V 1A | |||
미국 표준:모델: GS12U12-P1I 12W/12V/1A: UL/CUL/BSMI/CB/FCC | ||||
EMI 표준:EN55022, EN61204-3, EN61000-3-2,-3, FCC 152부 B급, BSMI CNS14338 | ||||
EMS 표준:EN61000-4-23,4,5,6,8,11EN61204-3,등급 A 가벼운 산업 표준 | ||||
유럽 표준:모델:GS12E12-P1I 12W/12V/1A·TUV ((GS) /CB/CE/ROHS | ||||
EMI 표준:EN55022, EN61204-3, EN61000-3-2,-3, FCC 152부 B급, BSMI CNS14338 | ||||
EMS 표준:EN61000-4-23,4,5,6,8,11EN61204-3,등급 A 가벼운 산업 표준 | ||||
D | USB 마우스 | |||
E | HDMI 케이블 | |||
F | USB2.0 남성에서 남성 금판 연결 케이블 /2.0m | |||
G | CD (드라이버 및 유틸리티 소프트웨어, Ø12cm) | |||
선택용 액세서리 | ||||
H | SD 카드 (16G 이상; 속도: 10급) | |||
난 | 집중하라조정 가능안경 어댑터 | 현미경용 | 0.37x, C-마운트 다이아230.2mm | A55.2202-A37 |
0.50x, C-마운트에서 다이아230.2mm | A55.2202-A50 | |||
0.75x, C-마운트에서 다이아230.2mm | A55.2202-A75 | |||
망원경용 | 0.37x, C-마운트 다이아31.75mm | A55.2204-A37 | ||
0.50x, C-마운트에서 다이아31.75mm | A55.2204-A50 | |||
0.75x, C-마운트에서 다이아31.75mm | A55.2204-A75 | |||
J | 집중하라고정 안경 어댑터 |
현미경용 | 0.37x, C-마운트 다이아230.2mm | A55.2202-F37 |
0.50x, C-마운트에서 다이아230.2mm | A55.2202-F50 | |||
0.75x, C-마운트에서 다이아230.2mm | A55.2202-F75 | |||
망원경용 | 0.37x, C-마운트 다이아31.75mm | A55.2204-F37 | ||
0.50x, C-마운트에서 다이아31.75mm | A55.2204-F50 | |||
0.75x, C-마운트에서 다이아31.75mm | A55.2204-F75 | |||
K | 어댑터 링 다이어트23.2mm에서 30.0mm까지 30.0mm의 현미경 안경관 | A55.2203-30 | ||
L | 어댑터 링 다이어트23.2mm에서 30.5mm까지 30.5mm의 현미경 안경관 | A55.2203-30.5 | ||
M | 캘리브레이션 스테이지 미크로미터 |
X=0.01mm/100Div | ||
X,Y=0.01mm/100Div | ||||
X=0.01mm/100Div, 0.10mm/100Div |
