웨이퍼 크기A63.7190-68: 6/8 인치
-
결의2.5nm (Acc=800V)
-
가속 전압0.5-1.6kv
-
반복 가능성정적 및 동적 ± 1% 또는 3nm ((3 Sigma)
-
프로브 빔 전류3 ~ 30pa
-
측정 범위FOV 0.1 ~ 2.0μm
-
원래 장소중국
-
브랜드 이름CNOEC, OPTO-EDU
-
인증CE, Rohs
-
모델 번호A63.7190
-
문서
-
최소 주문 수량1 PC
-
가격FOB $1~1000, Depend on Order Quantity
-
포장 세부 사항수출 운송을 위한, 통 포장
-
배달 시간5~20 일
-
지불 조건전신환, 웨스트 유니언, 페이팔
-
공급 능력0 달

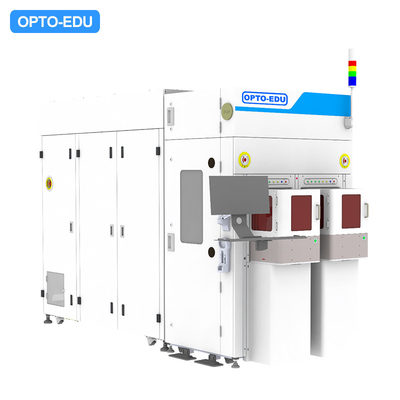

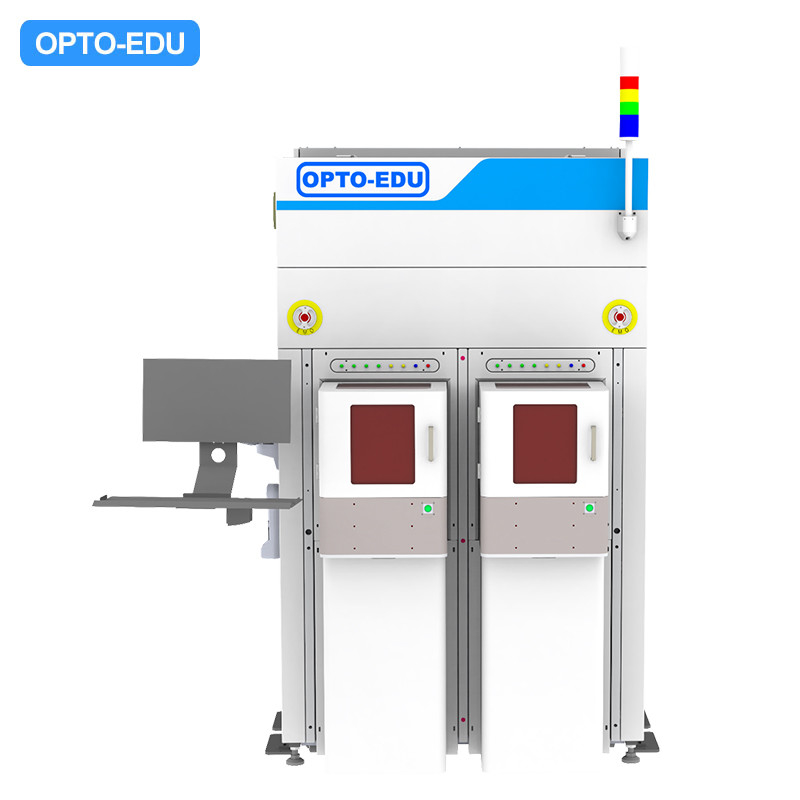

OPTO-EDU A63.7190 300000x 크리틱 디멘션 스캔 전자 현미경
|
크리틱 디멘션 스캔 전자 현미경 (Critical Dimension Scanning Electron Microscope, CD-SEM) 은 반도체 웨이퍼, 광 마스크 및 기타 재료의 작은 특징의 크기를 측정하는 데 사용되는 전문 SEM입니다.이 측정은 제조된 전자 장치의 정확성과 정확성을 보장하는 데 매우 중요합니다..
∙6/8 인치 웨이퍼 크기와 1000x-300000x 확대 ∙해상도 2.5nm (Acc=800V), 가속 전압 500V-1600V ∙반복성 정적 및 동적 ± 1% 또는 3nm ((3 시그마), 탐사선 전류 3 ~ 30pA ∙3세대 반도체 칩에 적합한 고속 웨이퍼 전송 시스템 설계 ∙첨단 전자 광학 시스템 및 이미지 처리, 냉각기, 건조 펌프 포함 |
|
▶주요 특징 CD-SEM는 저에너지 전자 빔을 사용하며 정확하고 반복 가능한 측정을 보장하기 위해 증대 캘리브레이션을 향상 시켰습니다.그리고 옆벽의 각도 패턴. |
|
▶목적 CD-SEM는 반도체 산업에서 측정에 필수적이며, 리토그래피 및 에칭 과정에서 생성되는 패턴의 중요한 차원 (CDs) 을 측정하는 데 도움이됩니다.CD는 웨이퍼에서 안정적으로 생산 및 측정 할 수있는 가장 작은 특징 크기를 의미합니다.. |
|
▶신청서 이 도구들은 전자 장치의 제조 라인에서 칩을 구성하는 다양한 계층과 특징의 차원 정확성을 보장하기 위해 사용됩니다.그들은 또한 프로세스 개발과 통제에 결정적인 역할을 합니다., 제조 과정에서 발생할 수 있는 모든 문제를 확인하고 수정하는 데 도움이 됩니다.
▶중요성 CD-SEM 없이 현대 마이크로 전자제품은 산업에서 요구하는 높은 수준의 정확성과 성능을 달성하기 위해 어려움을 겪을 것입니다.그들은 현대 전자 장치의 신뢰성 및 기능을 보장하는 데 필수적입니다.. |
|
▶변화 하는 기술 리토그래피 기술이 발전하고 특징의 크기가 계속 줄어들면서 CD-SEM은 산업의 요구를 충족시키기 위해 끊임없이 진화하고 있습니다.CD-SEM의 새로운 기술과 발전은 점점 더 복잡한 패턴을 측정하는 도전을 해결하기 위해 개발되고 있습니다. |
| A63.7190 크리티컬 디멘션 스캔 전자 현미경 (CDSEM) | ||
| 웨이퍼 크기 | A63.7190-68: 6/8 인치 | A63.7190-1212인치 |
| 결의 | 2.5nm (Acc=800V) | 1.8nm (Acc-800V) |
| 가속 전압 | 0.5-1.6KV | 00.3-2.0KV |
| 반복 가능성 | 정적 및 동적 ± 1% 또는 3nm ((3 Sigma) | 정적 및 동적 ± 1% 또는 0.3nm ((3 Sigma) |
| 탐사선 전류 | 3~30pA | 3~40pA |
| 측정 범위 | FOV 0.1~2.0μm | FOV 0.05~2.0μm |
| 매출량 | >20 웨이퍼/시간 | >36 웨이퍼/시간 |
| 1 포인트/칩 | 1 포인트/칩 | |
| 20 칩/와이퍼 | 20 칩/와이퍼 | |
| 확대 | 1Kx~300Kx | 1Kx-500Kx |
| 무대 정확성 | 0.5μm | |
| 전자 원 | 스콧키 열장 방출기 | |
| 시장의 주요 CDSEM 모델 비교 | |||||
| 사양 | 히타치 | 히타치 | 히타치 | 오프토-에두 | 오프토-에두 |
| S8840 | S9380 | S9380 II | A63.7190-68 | A63.7190-12 | |
| 1웨이퍼 크기 | 6인치/8인치 | 8인치/12인치 | 8인치/12인치 | 6인치/8인치 | 12인치 |
| 2결의안 | 5nm (Acc=800V) | 2nm (Acc=800V) | 2nm (Acc=800V) | 2.5nm (Acc=800V) | 1.8nm (Acc=800V) |
| 3가속전압 | 500~1300V | 300~1600V | 300~1600V | 500~1600V | 300~2000V |
| 4반복성 (정적 및 동적) | ±1% 또는 5nm ((3 sigma) | ±1% 또는 2nm ((3 sigma) | ±1% 또는 2nm ((3 sigma) | ±1% 또는 3nm ((3 sigma) | ±1% 또는 0.3nm ((3 sigma) |
| 5IP 범위 (연구 전류) | 1~16pA | 3-50pA | 3-50pA | 3-30pA | 3-40pA |
| 6. FOV 크기 | - | 50nm-2um | 00.05-2um | 0.1-2um | 00.05-2um |
| 7- 출력력 | 26개의 웨이퍼/시간 | 24 웨이퍼/시간 | 24 웨이퍼/시간 | >20 와이퍼/시간 | 36개의 웨이퍼/시간, |
| 1점/칩 | 1점/칩 | 1점/칩 | 1점/칩 | 1점/칩 | |
| 5칩/와이퍼 | 20 칩/와이퍼 | 20 칩/와이퍼 | 20 칩/와이퍼 | 20 칩/와이퍼 | |
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
