화상 모드BF/DF (밝은 필드/다크 필드)
-
STEM 모드 착륙 전압50KV
-
검출기형반도체 직접 검출기
-
전자총Schottky 유형 열 전장 방출
-
전자 빔 전류50pa ~ 100na
-
샘플 단계x = ± 4mm, y = ± 4mm, 위치 정확도 1UM
-
원래 장소중국
-
브랜드 이름CNOEC, OPTO-EDU
-
인증CE, Rohs
-
모델 번호A63.7230
-
문서
-
최소 주문 수량1 PC
-
가격FOB $1~1000, Depend on Order Quantity
-
포장 세부 사항수출 운송을 위한, 통 포장
-
배달 시간5~20 일
-
지불 조건전신환, 웨스트 유니언, 페이팔
-
공급 능력0 달

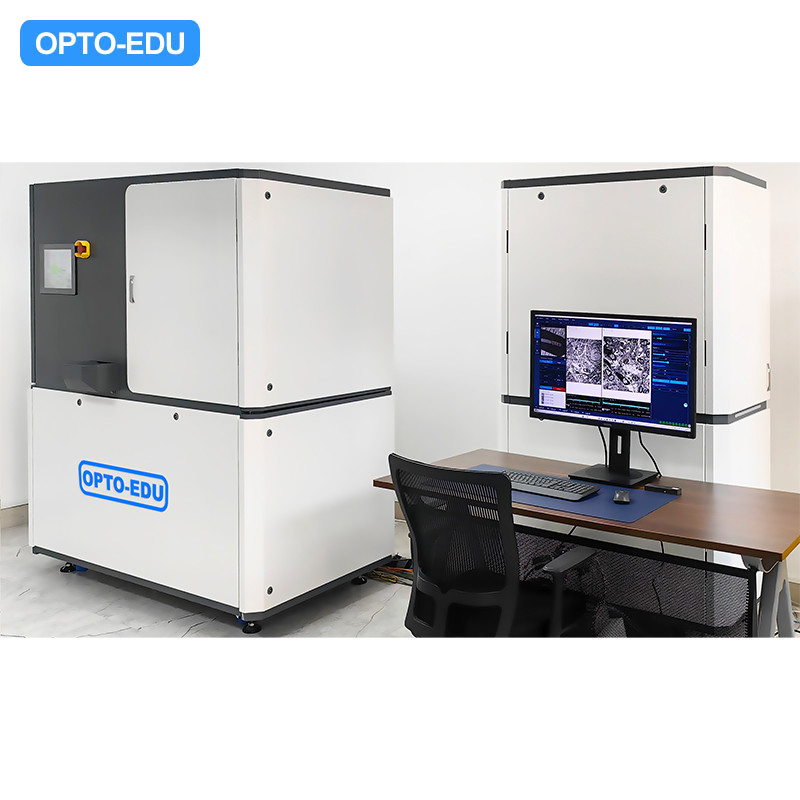

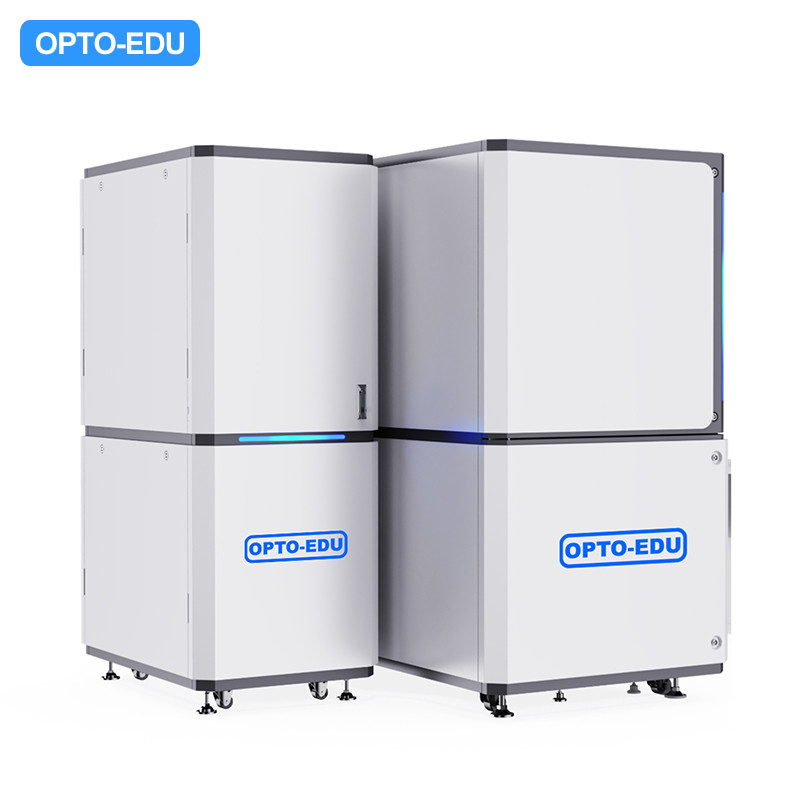

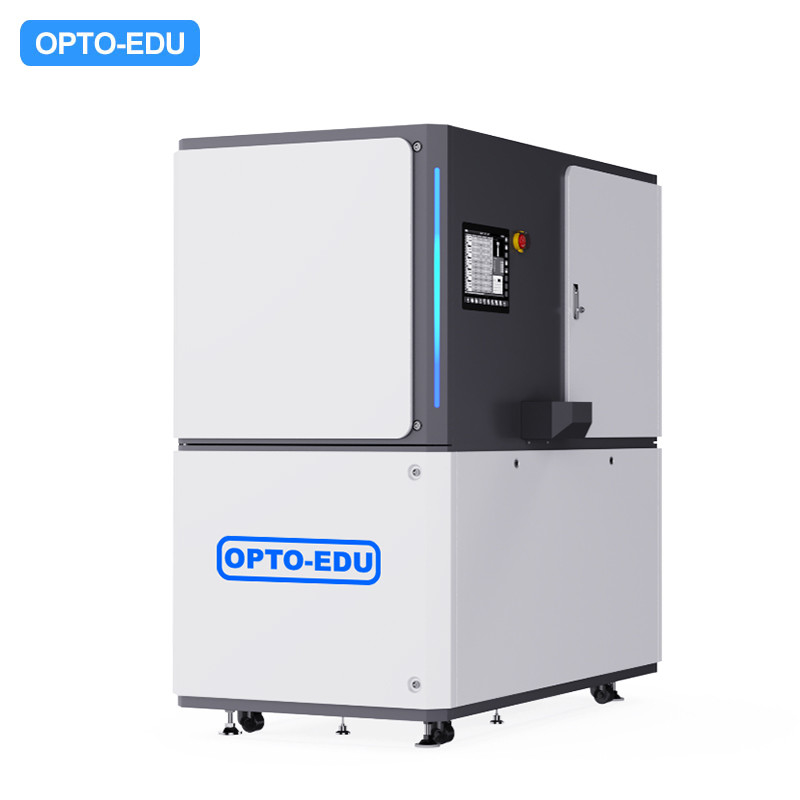

OPTO-EDU A63.7230 스캔 전송 전자 현미경 STEM 50KV 800000x
|
빠른 자동 미세 입자 이미지 분석 시스템 A63.7230은 50KV의 완전한 독립적인 지적 재산권과 함께 빠르고 지능적이고 완전히 자동화된 스캔 전송 전자 현미경 (STEM) 이다.그것은 바이러스 형태 관찰과 같은 분야에서 응용 필요를 충족, 백신 세포 은행 안전 테스트, 백신 연구 및 제조, 임상 병리 조직 조각 연구, 뇌 신경 연결 오믹스 생물학적 연구. |
|
A63.7230 핵심 기술 |
|
|
∙고해상도 고 밝기 전자 광 시스템 100M/s 초고속 영상 촬영 50KV 시스템 비디오 수준 (25fps@2k*2k) 나노 스케일 분석 기능고해상도를 유지하면서 방치없이 완전히 자동화된 정보 수집을 허용합니다.. ∙높은 민감도 직전 전자 감지기 A63.7230의 모든 탐지기는 전자들을 직접 전기 신호로 변환하는 독립적으로 설계된 직접 전자 탐지기를 사용합니다.탐지 효율이 80% 이상이고 신호/음소 비율이 높습니다.. ∙광장 과 고해상도 영상 사이 를 빠르게 전환 하는 것 혁신적인 전자 광학 디자인은 큰 필드 이미징과 고해상도 이미징이 독립적으로 작동하도록 허용하며 빠른 스위치, 정확한 입자 식별 및 위치,그리고 빠른 고해상도 영상. ∙고속 및 높은 안정성 기계 운동 플랫폼 진동이 없는 움직임을 위한 플랫폼을 사용합니다. X=±4mm, Y=±4mm, 위치 정밀도 1um. |
|
| A63.7230 전송 스캔 전자 현미경 (STEM) | |
| 결의 | 1.0nm@50kV |
| (최적 조건에서 1nA 빔 전류) | |
| 이미지 모드 | BF/DF (밝은 필드/다크 필드) |
| STEM 모드 착륙 전압 | 50KV |
| 탐지기 유형 | 반도체 직접 탐지기 |
| 확대 | 1X-500X (하급대화 광학 영상) |
| 500X - 800,000X (STEM 이미지) | |
| 전자 총 | 스콧키형 열장 방출 |
| 전자 빔 전류 | 50pA ~ 100nA |
| 표본 단계 | X=±4mm, Y=±4mm, 위치 정밀도 1mm |
| 이미지 플럭스 | 1x1mm2 영역의 이미징을 4nm 픽셀에서 0.5 시간 이내에 완료 할 수 있습니다. |
| 초고속 영상 획득 | 100MB/s, 하나의 24k x 24k 이미지는 캡처하는데 6.5초밖에 걸리지 않습니다. |
| 취득 방법 | STEM 밝은 필드 (BF) 또는 어두운 필드 (DF) 인수 |
| 고출력 전자 현미경 제어 소프트웨어 | 자동 이미지 최적화, 지능형 초점 추적, 파노라마 광적 내비게이션 및 대규모 영역의 완전 자동화 인수 기능으로 장착 |
| 광장 과 고해상도 영상 사이 를 빠르게 전환 하는 것 | 혁신적인 전자 광학 설계, 대장 영상 및 고해상도 영상의 독립적인 작동, 빠른 전환, 정확한 입자 식별 및 위치,빠른 고해상도 영상 |
| 이미지 분석 처리 소프트웨어 AI 서버 | 초대장 영상, 100um@25nm, AI 서버 고효율 인식 및 측정 |
| 높은 처리량 입자 정량 검출 능력 | 양적 검출을 보장하는 완전히 새로운 샘플 로딩 시스템과 자동 샘플 관리 시스템 |
|

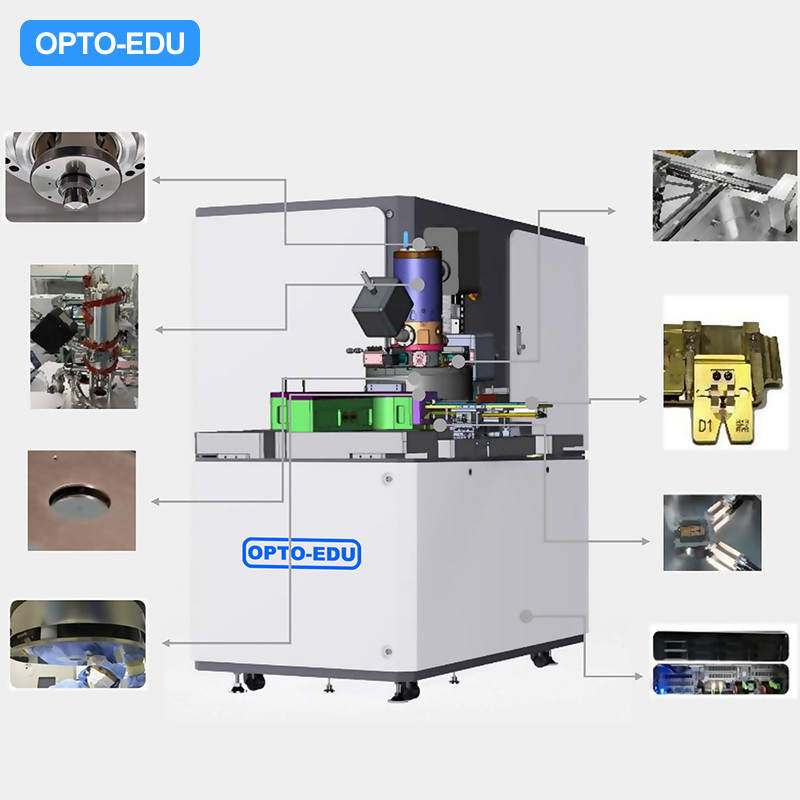

▶완전 자동화된 미세 입자 검출을 위해 설계된 광 시스템
전통적인 전송 전자 현미경은 많은 수의 나노 입자의 탐지 및 식별 요구를 충족시킬 수 없는 작은 시야를 가지고 있습니다. A63.7230은 반도체 산업용 전자 빔 감지 장비 개념을 기반으로 설계되었습니다., 높은 처리량 나노 입자 탐지 능력을 달성합니다.
A63.7230는 빠른 영상 기술, 진동 없는 샘플 스테이지, 고속 전자 광 시스템, 인공지능 기술 등의 혁신적인 디자인을 통해 초고속 영상을 얻을 수 있습니다.전통적인 전자 현미경의 수십 배에 달하는 영상 촬영 속도. |
|
▶완전 자동화 된 설계 전원을 켜는 검사, 내비게이션 위치, 한 번의 클릭으로 센터링, 초점 조정 및 전환 수정과 같은 일련의 작업이 자동화됩니다.실시간 초점 추적 시스템은 하드웨어와 소프트웨어로 구성됩니다.정밀한 전자 굴곡을 사용하여 샘플 이미지의 정확한 위치를 달성하여 높은 반복성을 얻을 수 있습니다.표본 위치를 조정하고 찾아내는 데 많은 노력의 필요성을 없애는 것뿐만 아니라 자동 검출을 위해 인공지능을 이용합니다., 궁극적으로 관리되지 않은 연속적인 작동을 달성합니다. |
|
▶다양한 클라이언트를 위한 사용자 정의 가능한 소프트웨어 기능 현대 인공지능, 인공지능 알고리즘 등을 활용하여 실험용 직원을 분석하는데 도움을 줍니다.프론트엔드 샘플 준비에서 전자 현미경으로 자동 전체 절단 영상 촬영 및 꿰매기까지, 고해상도 지도를 생성하고, 그 다음 백엔드 데이터 처리. 인공지능 지능 분석은 입자의 자동 탐지 및 분류를 위해 사용될 수 있습니다.사용자를 위한 완전한 솔루션 제공. |
