강조하다
EBL 전자 빔 리토그래피 기계
,전자선 리토그래피 스캔 현미경
,OPTO-EDU A63.7010 리토그래피 기계
-
표준 장비레이저 간섭계 스테이지
-
무대 여행105mm 이하
-
이미지 해상도≤1nm@15kV; ≤1.5nm@1kV
-
빔 전류 밀도>5300A/cm2
-
최소 빔 스폿 크기2nm 이하
-
전자빔 셔터상승 시간 < 100ns
-
원래 장소중국
-
브랜드 이름CNOEC, OPTO-EDU
-
인증CE,
-
모델 번호A63.7010
-
문서
-
최소 주문 수량1개
-
가격FOB $1~1000, Depend on Order Quantity
-
포장 세부 사항수출 운송을 위한, 통 포장
-
배달 시간180일
-
지불 조건T/T, West Union, PayPal
-
공급 능력0 달

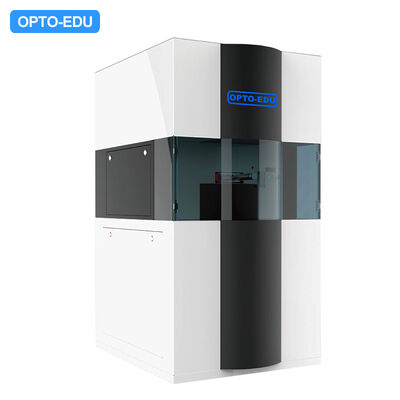

OPTO-EDU A63.7010 EBL 전자빔 리소그래피 기계
| 스테이지 사양 | |
| 표준 장비 | 레이저 인터페로미터 스테이지 |
| 무대 여행 | ≤105mm |
| 전자 총 및 영상 촬영 특화 | |
| 쇼트키 필드 배기가스 총 | 가속 전압 2OV ~ 30kVSide 2차 전자 탐지 장치 및 렌즈 내부 전자 탐지기 |
| 이미지 해상도 | ≤1nm@15kV≤1.5nm@1kV |
| 빔 전류 밀도 | >5300A/cm2 |
| 최소 빔 점 크기 | ≤2 nm |
| 리토그래피 특화 | |
| 전자 빔 셔터 | 상승 시간 < 100 ns |
| 글쓰기 분야 | ≤500x500 음 |
| 최소 단독 노출선 너비 | 10±2nm |
| 스캔 속도 | 25MHz/ 50MHz |
| 그래픽 생성기 매개 변수 | |
| 제어 코어 | 고성능 FPGA |
| 최대 스캔 속도 | 50MHz |
| D/A 결의 | 20비트 |
| 지원 된 쓰기 필드 크기 | 10m~500m |
| 빔 셔터 지원 | 5VTTL |
| 최소 체류 시간 증가 | 10n |
| 지원 파일 형식 | GDSIl, DXF, BMP 등 |
| 파라데이 컵 빔 전류 측정 | 포함 |
| 근접 효과 수정 | 선택 사항 |
| 레이저 인터페로미터 스테이지 | 선택 사항 |
| 스캔 모드 | 연속 (Z형), 서펜틴 (S형), 나선형 및 다른 벡터 스캔 모드 |
| 노출 방식 | 필드 캘리브레이션, 필드 꿰매기, 오버레이 및 다층 자동 노출을 지원합니다. |
| 외부 채널 지원 | 전자 빔 스캔, 무대 이동, 빔 셔터 제어 및 2차 전자 검출을 지원합니다 |
|
|
레이저 인터페로미터 스테이지 레이저 인터페로미터 스테이지: 큰 스트로크, 고 정밀 스티치 및 오버레이 요구 사항을 충족하는 고급 레이저 인터페로미터 스테이지 |
|
필드 에미션 총 고 해상도 필드 방출 총은 리토그래피 품질의 중요한 보증 |
|
|
|
그래픽 생성기 극도로...고해상도초고속 스캐닝을 보장하는 동시에 패턴 그리기 |
| A63.7010 VS 라이트 150 2 | ||
| 장치 모델 | OPTO-EDU A63.7010 (중국) | 라이트 150 2 (독일) |
| 가속 전압 (kV) | 30 | 30 |
| 미니 빔 스팟 지름 (nm) | 2 | 1.6 |
| 스테이지 크기 (인치) | 4 | 4 |
| 최저선 너비 (nm) | 10 | 8 |
| 꿰매기 정확도 (nm) | 50 ((35nm) | 35 |
| 오버레이 정확도 (nm) | 50 ((35nm) | 35 |
