A63.7069 소프트웨어 주요 기능 | ||
고압 조정 | 수직선 스캔 | 전위변동 규정 |
필라멘트 전류 규정 | 콘덴서 조정 | 다중 스케일 측정 |
난시 조정 | 전기이고 중심적이 조정 | 자동 밝기 / 대비 |
명도 조정 | 물체쪽 렌즈 조정 | 오토 포커스 |
명암 조절 | 사진 미리보기 | 자동 난시 제거 |
확대도 조정 | 활동적 통치자 | 자동 필라멘트 조정 |
선택 영역 주사 방법 | 4 주사 속도 설정 | 매개 변수의 매니지먼트 |
점 스캐닝 방식 | 물체쪽 렌즈 반전 | 이미지 스냅 사진, 이미지 동결 |
표면 스캐닝 | 콘덴서 역전 현상 | 원 콜 간략히 보기 |
수평선 스캐닝 | 전기 회전 조정 |

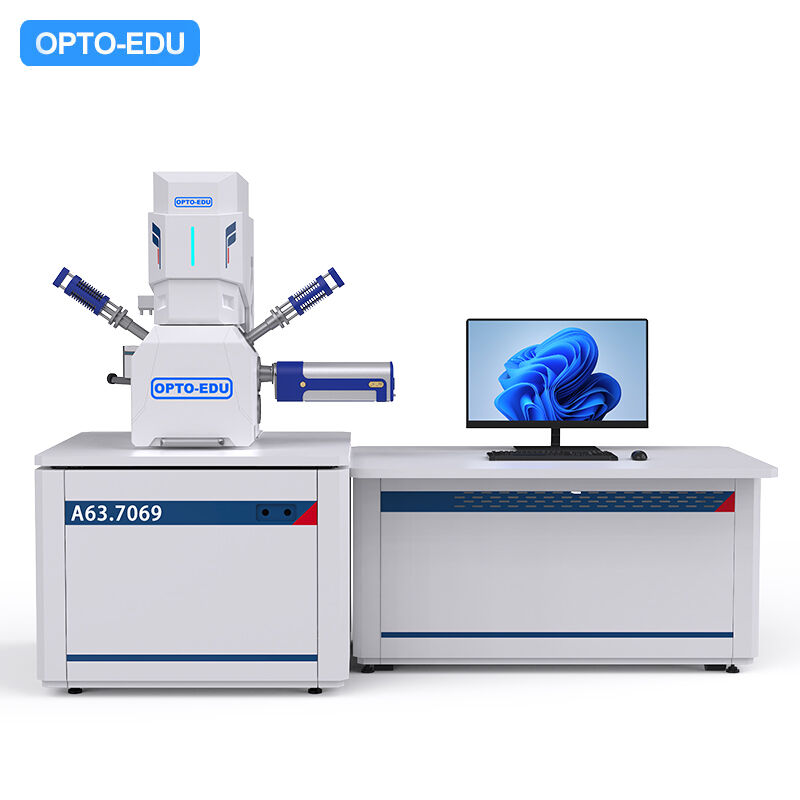

SEM | A63.7069 | A63.7080 | A63.7081 |
결의안 | 3nm@30KV(SE) 6nm@30KV(BSE) |
1.5nm@30KV(SE) 3nm@30KV(BSE) |
1.0nm@30KV(SE) 3.0nm@1KV(SE) 2.5nm@30KV(BSE) |
확대 | 8x~300000x 부정적 사실인 확대 | 8x~800000x 부정적 사실인 확대 | 6x~1000000x 부정적 사실인 확대 |
전자총 | 프리센터드 텅스텐 필라멘트 카트리지 | 숏트키 전계 방출 총 | 숏트키 전계 방출 총 |
전압 | 증가 전압 0~30KV, 연속적이 조정할 수 있, 100V@0-10Kv, 1KV@10-30KV 단계를 조정합니다 | ||
간략히 보기 | 원 콜 간략히 보기 이미지 기능 | 이용 불가능 | 이용 불가능 |
렌즈계 | 3-레벨 전자기 끝이 좁아진 렌즈 | 다평면의 전자기 끝이 좁아진 렌즈 | |
개구 | 3 몰리브덴 대물 애퍼처, 진공 시스템의 조정할 수 있는 외부는 개구를 바꾸기 위해 목표를 해체할 아니오 필요가 있습니다 | ||
진공 시스템 | 1개의 터보 몰큘러 펌프 1개의 기계 펌프 술집 Vacuum>2.6E-3Pa 전자 사관실 Vacuum>2.6E-3Pa 완전히 자동차 진공제어 진공 맞물림 기능 선택적 모델 : A63.7069 LV 1개의 터보 몰큘러 펌프 2개의 기계 펌프 술집 Vacuum>2.6E-3Pa 전자 사관실 Vacuum>2.6E-3Pa 완전히 자동차 진공제어 진공 맞물림 기능 BSE(lv)를 위한 90 초에 퀵 스위치를 위한 낮은 진공 범위 10~270Pa |
1개 이온 펌프 세트 1개의 터보 몰큘러 펌프 1개의 기계 펌프 술집 Vacuum>6E-4Pa 전자 사관실 Vacuum>2E-7 Pa 완전히 자동차 진공제어 진공 맞물림 기능 |
1개의 비산 이온 펌프 1개 얻는 사람 이온 화합물 펌프 1개의 터보 몰큘러 펌프 1개의 기계 펌프 술집 Vacuum>6E-4Pa 전자 사관실 Vacuum>2E-7 Pa 완전히 자동차 진공제어 진공 맞물림 기능 |
검출기 | SE : (검출기 보호로) 고진공 2차 전자 검출기 | SE : (검출기 보호로) 고진공 2차 전자 검출기 | SE : (검출기 보호로) 고진공 2차 전자 검출기 |
BSE : 반도체 4 분할 후방 산란 검출기 선택적 모델 : A63.7069 LV BSE(lv) : 반도체 4 분할 후방 산란 검출기 |
선택적입니다 | 선택적입니다 | |
CCD : 적외선 고체촬상소자카메라 | CCD : 적외선 고체촬상소자카메라 | CCD : 적외선 고체촬상소자카메라 | |
공항을 확장하세요 | 2는 술집 위의 항구를 확장합니다 EDS, BSD, WDS 기타 등등. |
4는 술집 위의 항구를 확장합니다 BSE, EDS, BSD, WDS 기타 등등. |
4는 술집 위의 항구를 확장합니다 BSE, EDS, BSD, WDS 기타 등등. |
시편 대 | 5 AX 단계, 4 자동차 +1 수동 제어 왕복거리 범위 : X=70mm, Y=50mm, Z=45mm, T=-5' ~+90' (설명서인) R=360' 터치 경보 & 정지 기능 |
5 AX 자동차 중간 스테이지 왕복거리 범위 : X=80mm, Y=50mm, Z=30mm, R=360', T=-5' ~+70' 터치 경보 & 정지 기능 선택적 모델 : A63.7080 M 5 AX 매뉴얼 스테이지 A63.7080 L 5 AX 자동차 큰 무대 |
5 AX 자동차 큰 무대 왕복거리 범위 : X=150mm, Y=150mm, Z=60mm, R=360', T=-5' ~+70' 터치 경보 & 정지 기능 |
맥스 견본 | Dia.175mm, 높이 35 밀리미터 | Dia.175mm, 높이 20 밀리미터 | Dia.340mm, 높이 50 밀리미터 |
영상 시스템 | 실제적 정지 화상 맥스 결의안 4096x4096 화소, 이미지 파일 형식 : 브머피(채무 불이행), GIF, 직무 수행 기준, PNG, TIF |
실제적 정지 화상 맥스 결의안 16384x16384 화소, 이미지 파일 형식 : TIF(채무 불이행), BMP, GIF, 직무 수행 기준, PNG 화면 : 자동차 기록 디지털 .AVI 화면 |
실제적 정지 화상 맥스 결의안 16384x16384 화소, 이미지 파일 형식 : TIF(채무 불이행), BMP, GIF, 직무 수행 기준, PNG 화면 : 자동차 기록 디지털 .AVI 화면 |
컴퓨터 & 소프트웨어 | PC 작업장은 완전히 전체 SEM 현미경 운영을 제어하기 위한 전문가 이미지 분석 소프트웨어로 10이지 시스템을 얻습니다 I5 3.2GHz 가운데에 컴퓨터 상술, 4G 메모리, 24 " IPS LCD 모니터, 500G 하드 디스크, 마우스, 키보드 | ||
사진 디스플레이 | 영상 레벨은 실시간 확대, 통치자, 전압, 그레이 커브를 보여주는 부유하고 소심합니다 | ||
차원 & 중량 |
현미경 본체 800x800x1850mm 작업 테이블 1340x850x740mm 전체 중량 400Kg |
현미경 본체 800x800x1480mm 작업 테이블 1340x850x740mm 전체 중량 450Kg |
현미경 본체 1000x1000x1730mm 작업 테이블 1330x850x740mm 전체 중량 550Kg |
선택적인 액세서리 | |||
선택적인 액세서리 | A50.7002 EDS 에너지 분산형 분광기 A50.7011 이온 스퍼터링 코팅기 |
A50.7001 BSE 후방 산란 전자검출기 A50.7002 EDS 에너지 분산형 분광기 A50.7011 이온 스퍼터링 코팅기 A50.7030은 제어판에 모터를 답니다 |
A50.7001 BSE 후방 산란 전자검출기 A50.7002 EDS 에너지 분산형 분광기 A50.7011 이온 스퍼터링 코팅기 A50.7030은 제어판에 모터를 답니다 |
A50.7001 | BSE 검출기 | 반도체 4는 후방 산란 검출기를 분할합니다 ; 재료 A+B, 형태 정보 A-B에 이용할 수 있습니다 ; 이용 가능한 샘플은 말 많은 금 없이 관찰합니다 ; 이용 가능하 안에 직접적으로 음란과 배포를 무채색스케일 지도에서 관찰합니다. |
A50.7002 | EDS (X- 선 검출기) | 실리콘은 광 원소 분석에 대하여 저 에너지 x레이 전송을 최적화하기 위해 (Si3N4) 창문을 질화처리합니다 ; 우수한 해상도와 그들의 진보적 저잡음 전자공학은 우수한 처리 성능을 제공합니다 ; 작은 발자국은 이상적 기하학과 아아타 수집 조건을 보증하기 위해 유연성을 제공합니다 ; 검출기는 30mm2 칩을 포함합니다. |
A50.7003 | EBSD (전자빔 배면 산란된 회절) | 사용자 수 있었고 분석 결정 방위, 물질과 관련물 성능의 크리스탈 페이스와 마이크로 구성, 기타 등등. EBSD 카메라 설정의 자동 최적화 데이터 수집 동안 최대 정보를 획득하기 위해 상호 작용하는 실시간 분석을 하세요 모든 자료는 타임 태그로 낙인이 찍혔으며, 그것이 언제든지 보여질 수 있습니다 고해상도 1392 X 1040 X 12 스캐닝과 지수 속도 : 198이 2~5nA의 조건하에서, 기준으로서의 Ni로, / 초를 가리킨다고, 그것은 지수 비 ≥99%를 보증할 수 있습니다 ; 100pA에 5kV의 로우 빔 경향과 저전압의 조건하에서 잘 작동합니다 배향 측정 정확도 : 0.1 도보다 더 좋습니다 3중 인덱스 시스템을 사용하는 것 : 어떤 필요도 단일 대역 정의, 가난한 패턴 품질의 쉬운 인덱싱에 의존하지 않습니다 전용 데이터베이스 : 전자 회절이 획득한 EBSD 특별 데이터베이스 : >400 위상 구조 지수 능력 : 그것은 자동적으로 7 결정계의 모든 결정 재료를 색인에 넣을 수 있습니다. 고급 옵션은 탄성 강성도 (탄성 강성도), 테일러 (테일러) 요인, 슈미트 (쉬미드) 요인과 기타를 산정할 것을 포함합니다. |
A50.7010 | 코팅기기 | 글라스 방지 샐 : ∮250mm ; 340 밀리미터 높은 것 ; 글라스 공정 챔버 : ∮88mm ; 140 밀리미터 높, ∮88mm ; 57 밀리미터 높은 것 ; 시편 대 사이즈 : ∮40mm (최대) ; 진공 시스템 :분자의 펌프와 기계 펌프 ; 진공 탐지 : 파라니 진공계 ; 진공 :2 X 10-3 Pa보다 더 좋습니다 ; 진공 방지 :초소형 타이어 밸브와 20 Pa ; 견본 움직임 : 평면 회전, 경사 전진. |
A50.7011 | 이온 스퍼터링 코팅기 | 글라스 공정 챔버 : ∮100mm ; 130 밀리미터 높은 것 ; 시편 대 사이즈 : ∮40mm은 (6 시험 용기를 잡습니다) ; 금빛 대상 크기 : ∮58mm*0.12mm(thickness) ; 진공 탐지 : 파라니 진공계 ; 진공 방지 :초소형 타이어 밸브와 20 Pa ; 기체 매체 :아르곤 가스 특별한 공기 흡입구와 소규모에서 가스 조절과 아르곤 또는 공기. |
A50.7012 | 코딩기를 스퍼터링시키는 아르곤 이온 | 샘플은 고진공 하에 탄소와 금으로 도금되었습니다 ; 회전 가능한 표본 테이블, 균일한 코팅, 입자 약 3-5nm 사이즈 ; 목적 물질 중에서 어떤 선정, 샘플에 대한 어떤 피해 ; 이온 세척과 이온 시닝의 기능은 실현될 수 있습니다. |
A50.7013 | 임계점 건조기 | 내경 : 82 밀리미터, 내부 길이 : 82 밀리미터 ; 압력 범위 :0-2000psi ; 온도 범위 :0' -50' C (32' -122' F) |
A50.7014 | 전자선 리소그래프 | 전자 주사 현미경을 기반으로, 새로운 나노 노출 시스템은 개발되었습니다 ; 변경은 나노단위 선 폭 영상을 만들기 위한 모든 Sem 기능을 유지했습니다 ; 변경된 에들 체제 위드리는 마이크로 전자 장치, 광 전자 장치, 퀀트춘 장치, 마이크로 전자 시스템 R&d 안으로 적용되었습니다. |
A63.7069 표준 소비재의 장비 | |||
1 | 텅스텐 필라멘트 | 프리센터드되고 수입됩니다 | 1개 박스 (5 PC) |
2 | 샘플 컵 | Dia.13mm | 5 PC |
3 | 샘플 컵 | Dia.32mm | 5 PC |
4 | 탄소 이중의 측면을 가진 도전성테이프 | 6 밀리미터 | 1개 패키지 |
5 | 진공 그리스 | 10 PC | |
6 | 털이 없는 직물 | 1 튜브 | |
7 | 연마 페이스트 | 1 Pc | |
8 | 샘플 박스 | 2개의 가방 | |
9 | 면봉 | 1 Pc | |
10 | 유무 필터 | 1 Pc | |
A63.7069 표준 툴과 부분적은 준비합니다 | |||
1 | 안쪽 육각 스패너 | 1.5mm~10mm | 1개 세트 |
2 | 족집게 | 길이 100-120mm | 1 Pc |
3 | 슬롯 스크루 드라이버 | 2*50mm, 2*125mm | 2 PC |
4 | 십자형 스크류 드라이버 | 2*125mmm | 1 Pc |
5 | 진동판 제거제 | 1 Pc | |
6 | 청소봉 | 1 Pc | |
7 | 필라멘트 조정 공구 | 1 Pc | |
8 | 가스킷을 조정하는 필라멘트 | 3 Pc | |
9 | 튜브 추출기 | 1 Pc |
